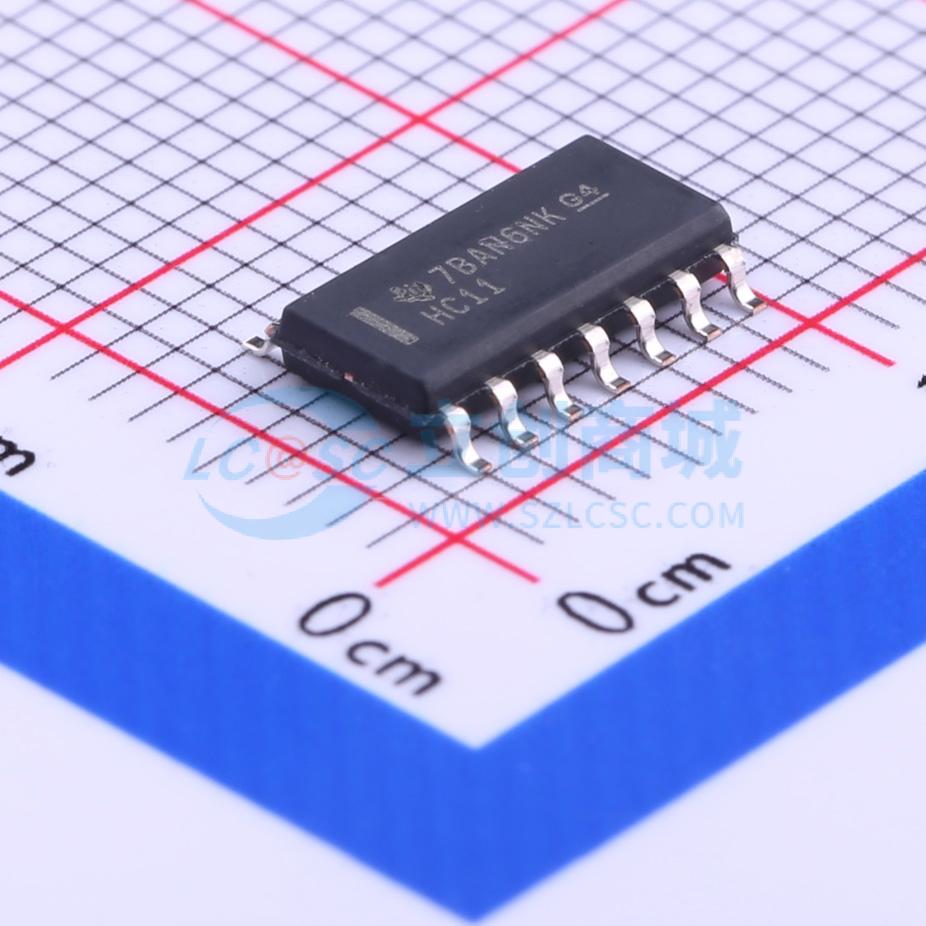

SN74HC11DR实物图

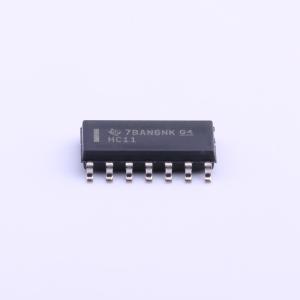

  • SN74HC11DR商品缩略图

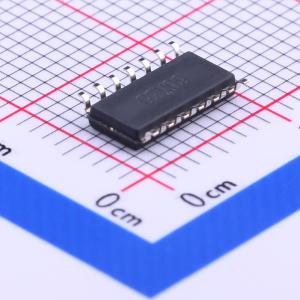

  • SN74HC11DR商品缩略图
  • SN74HC11DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC11DR

三个三输入正与门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC11 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度与门
品牌名称
TI(德州仪器)
商品型号
SN74HC11DR
商品编号
C7643
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.34克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
门电路数量3
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
输入高电平(VIH)1.5V~4.2V
属性参数值
输入低电平(VIL)500mV~1.8V
输出高电平(VOH)5.9V;1.9V;4.4V
输出低电平(VOL)100mV
系列74HC系列
传播延迟(tpd)17ns@6V,50pF
工作温度-40℃~+85℃
每门输入数量3
功能特性-

商品概述

该器件包含三个独立的3输入与门,正逻辑下实现布尔功能Y = A·B·C 或 Y = 非(非A + 非B + 非C),产品包含SN54HC11、SN74HC11两种型号,不同型号对应不同封装。

商品特性

  • NC引脚无内部连接
  • 工作电压范围为2V~6V
  • 输出最多可驱动10个LSTTL负载
  • 低功耗,最大电源电流Icc为20μA
  • 典型传播延迟tpd为8ns
  • 5V电压下输出驱动电流为±4mA
  • 最大输入电流为1μA
  • 最大额定值:电源电压范围为-0.5V~7V
  • 输入钳位电流Iik(VI<0 或 VI>VCC)为±20mA
  • 输出钳位电流Iok(VO<0 或 VO>VCC)为±20mA
  • 连续输出电流IO(VO处于0到VCC之间)为±25mA
  • 流过VCC或地的连续电流为±50mA
  • 各封装热阻抗参数:D封装86℃/W,DB封装96℃/W,N封装80℃/W,NS封装76℃/W,PW封装113℃/W
  • 存储温度范围为-65℃~150℃
  • 器件正常工作要求:所有未使用的输入必须接VCC或地
  • 参数测量条件:负载电容CL为50pF,测试输入脉冲特性为PRR≤1MHz,输出阻抗Z0=50Ω,上升/下降时间为6ns
