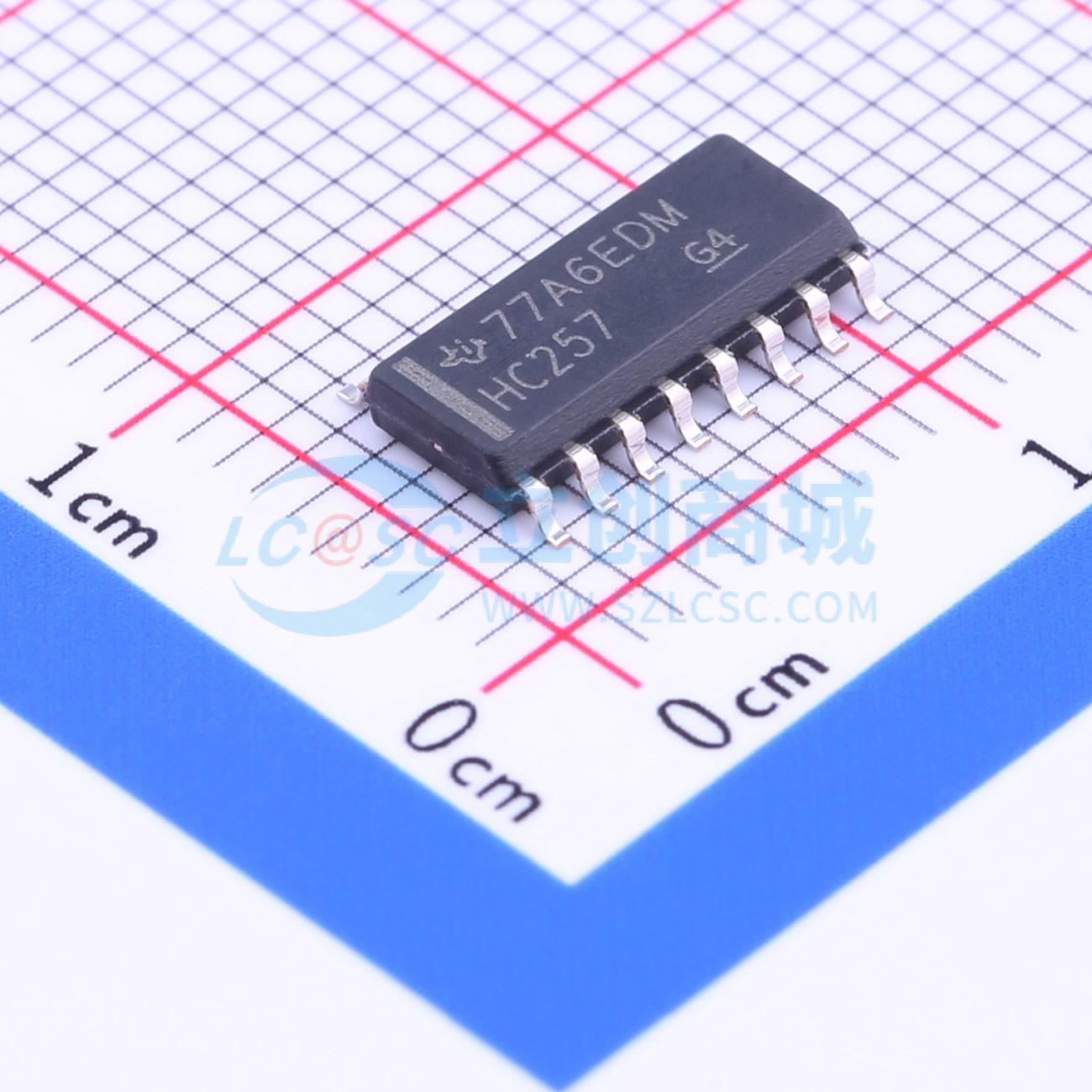

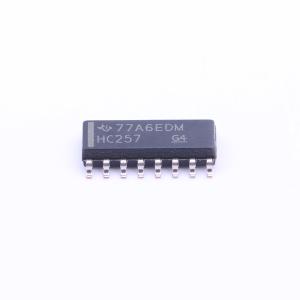

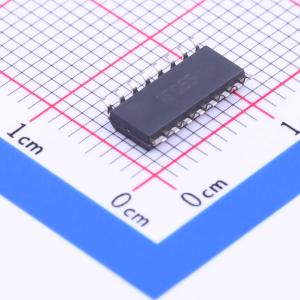

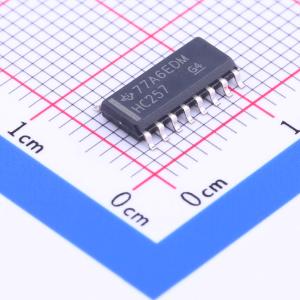

SN74HC257DR

三态输出，四路2选1数据选择器/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC257 具有三态输出的四通道 2 线至 1 线数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74HC257DR
商品编号: C7645
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

本产品为多路复用器件，包含SN54HC257、SN54HC258、SN74HC257、SN74HC258多个型号，可将4位数据源的信号多路复用到总线组织系统的4条输出数据线上。当输出使能输入处于高逻辑电平时，三态输出不会对数据线产生负载。为确保上电或掉电期间保持高阻抗状态，需通过上拉电阻将对应端连接至VCC，电阻最小值由驱动器的灌电流能力决定。所有未使用的输入必须固定在VCC或GND，以保证器件正常工作。

商品特性

宽工作电压范围为2V~6V
大电流反相输出最高可驱动15个LSTTL负载
低功耗，最大电源电流Icc为80μA
HC257典型传输延迟tpd = 9ns
HC258典型传输延迟tpd = 12ns
5V工作电压下输出驱动能力为±6mA
最大输入电流为1μA
可为高性能系统中多信号源提供总线接口
支持三态输出
电源电压最大值范围为-0.5V~7V
输入钳位电流最大为±20mA
输出钳位电流最大为±20mA
连续输出电流最大为±35mA
VCC或GND的连续电流最大为±70mA
不同封装热阻抗：D封装73℃/W，N封装67℃/W，NS封装64℃/W，PW封装108℃/W
存储温度范围为-65℃~150℃
可提供的封装类型包括J封装、D封装、N封装、NS封装、PW封装、FK封装

应用领域

总线组织系统的信号多路复用
高性能系统的总线接口设计

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	8/4
	灌电流(IOL)	7.8mA

	属性	参数值
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	17ns@6V,50pF
	静态电流(Iq)	80uA
	功能特性	输出使能高阻；三态输出
	系列	74HC
