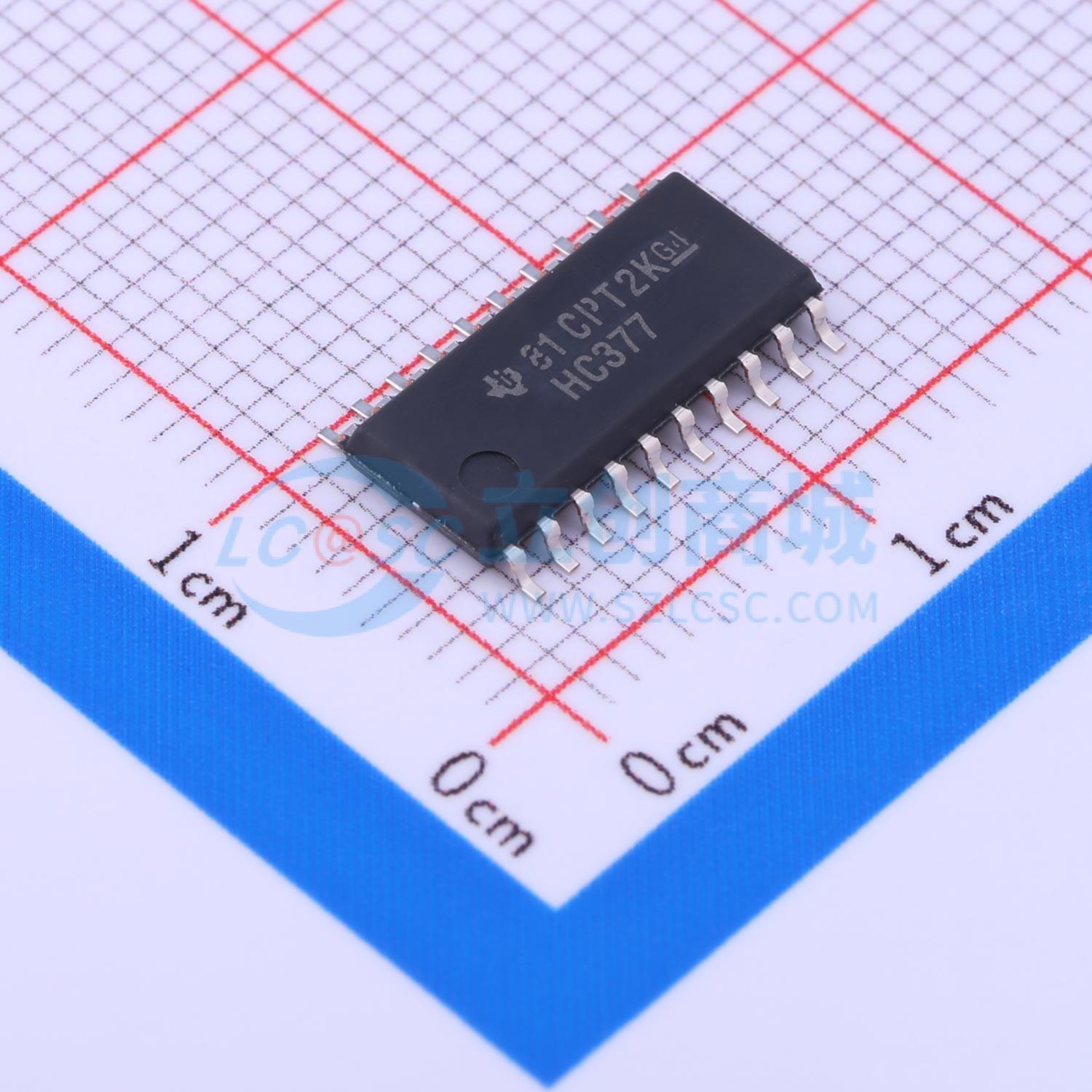

SN74HC377NSR实物图
  • SN74HC377NSR商品缩略图
  • SN74HC377NSR商品缩略图
  • SN74HC377NSR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC377NSR

带时钟使能的八进制 D 型触发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC377 具有时钟使能端的八路 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74HC377NSR
商品编号
C7647
商品封装
SOIC-20-208mil​
包装方式
编带
商品毛重
0.491克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压2V~6V
时钟频率(fc)64MHz
功能使能
元件数1
每个元件位数8
输出类型-
传播延迟(tpd)27ns@6V,50pF
属性参数值
系列74HC系列
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
静态电流(Iq)8uA
输入电容3pF
工作温度-40℃~+85℃
同步/异步-
建立时间21ns
保持时间5ns

商品概述

该器件是正边沿触发的八进制D型触发器,带有使能输入。HC377器件与HC273器件类似,但采用锁存时钟使能CLKEN输入,而非通用清零输入。当CLKEN为低电平时,满足建立时间要求的D输入端信息会在时钟CLK脉冲的上升沿传输到Q输出端;时钟触发发生在特定电压电平,与上升沿脉冲的跳变时间无直接关联;当CLK处于高电平或低电平时,D输入不会对输出产生影响。器件设计可防止CLKEN电平跳变引发错误触发,提供多种封装规格。

商品特性

  • 宽工作电压范围为2V~6V
  • 输出最高可驱动10个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传输延迟tpd为12 ns
  • 5V电压下输出驱动电流为±4mA
  • 最大输入电流为1μA Max
  • 集成八个带单端输出的触发器
  • 时钟使能锁存设计,可避免错误触发
  • 电源电压最大范围为-0.5 V~7 V
  • 输入钳位电流为±20 mA
  • 输出钳位电流为±20 mA
  • 连续输出电流为±25 mA
  • VCC或GND通路连续电流为±50 mA
  • 存储温度范围为-65℃~150℃

应用领域

  • 缓冲/存储寄存器
  • 移位寄存器
  • 模式发生器
