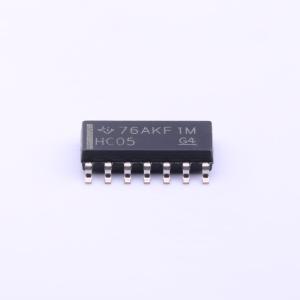

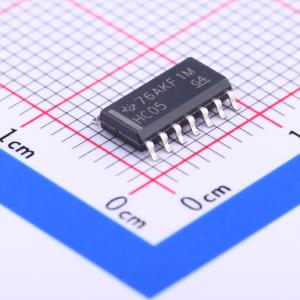

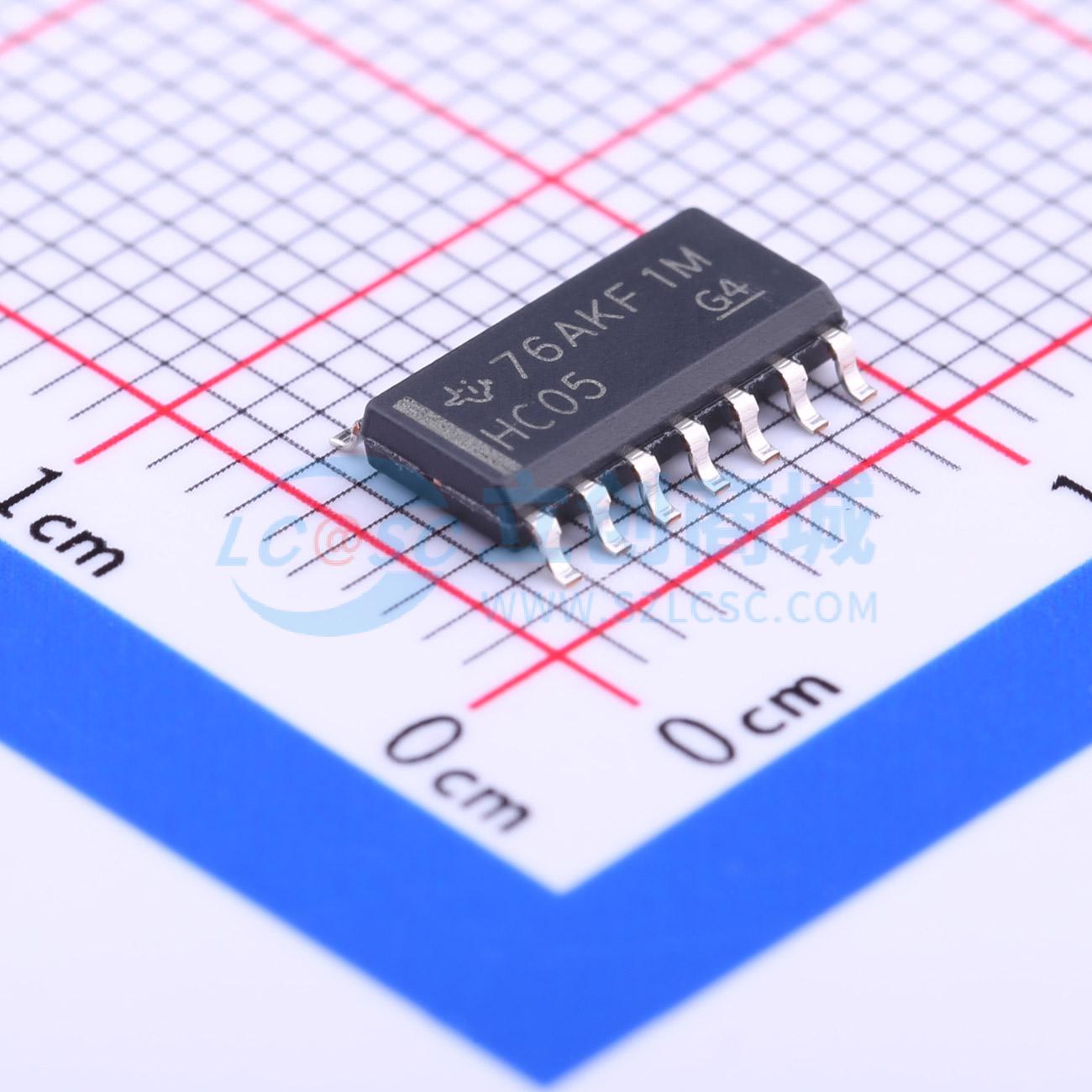

SN74HC05DR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC05 具有漏极开路输出的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC05DR
- 商品编号
- C7640
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 10uA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 260mV；400mV；100mV | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
HC05器件包含六个独立反相器，在正逻辑下实现Y = 非A的布尔功能，开漏输出需要搭配上拉电阻才能正常工作，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能，现有型号包括SN54HC05、SN74HC05，不同型号对应不同封装类型，NC引脚无内部连接。
商品特性
- 工作电压范围为2V~6V
- 输出最高可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传输延迟tpd为8ns
- 5V供电条件下输出驱动电流为±4mA
- 最大输入电流为1μA
- 最大额定电源电压范围为-0.5V~7V
- 输入钳位电流为±20mA，输出钳位电流为±20mA
- 连续输出电流为±25mA，VCC或GND的连续电流为±50mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接至VCC或GND，才能保证器件正常工作
