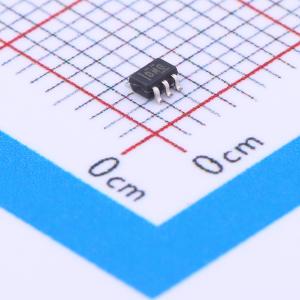

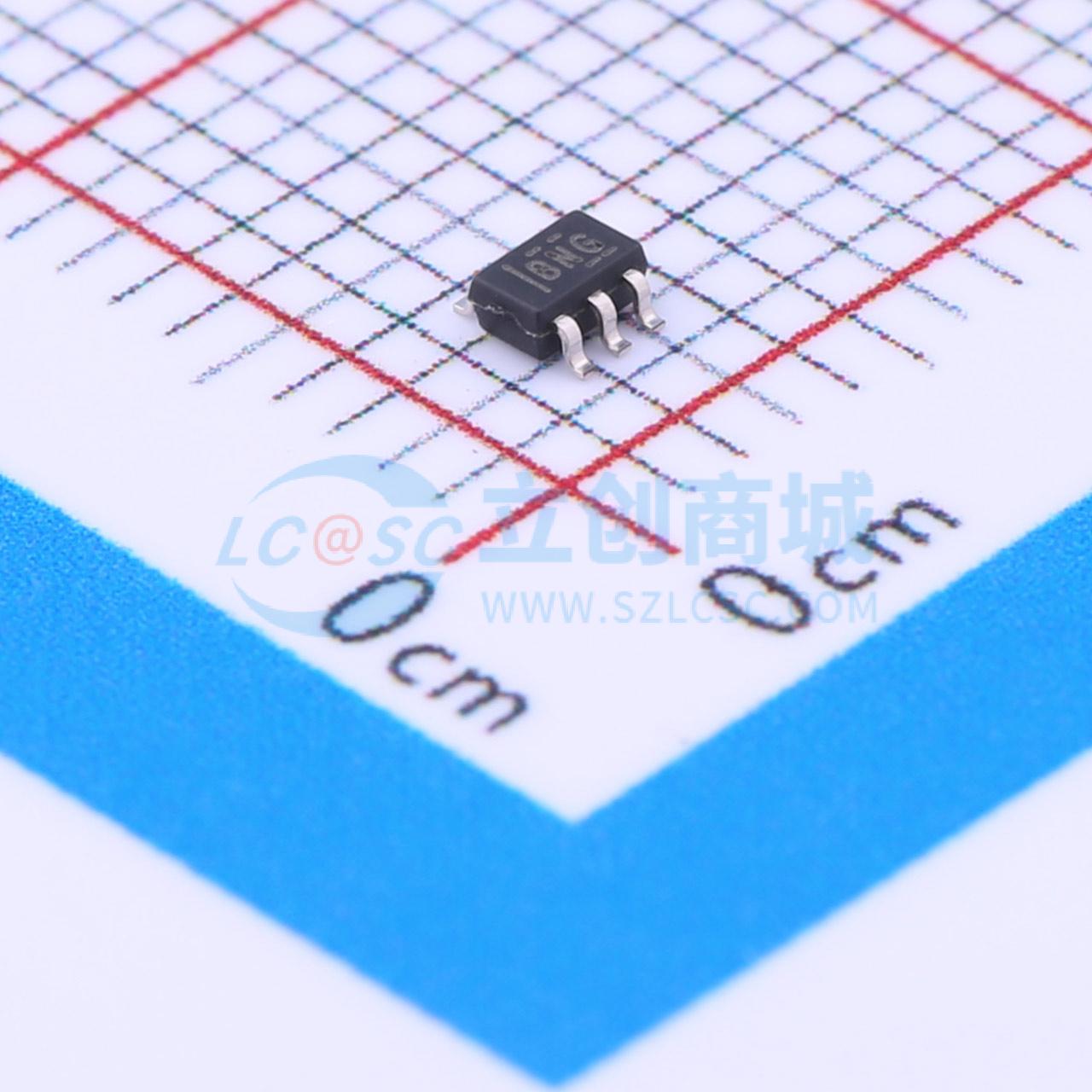

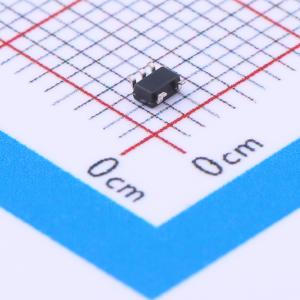

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G126DCKR
三态输出，单路总线缓冲门
- 描述
- SN74AHCT1G126 具有 TTL 兼容型 CMOS 输入和三态输出的单路 4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G126DCKR
- 商品编号
- C7485
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT1G126是带三态输出的单总线缓冲门/线路驱动器。当输出使能输入为低电平时，输出禁用；当输出使能为高电平时，真实数据从A输入传输到Y输出。为了在通电或断电期间确保高阻抗状态，输出使能端应当通过下拉电阻接地，电阻的最小值由驱动器的电流输出能力确定。
商品特性
- 工作电压范围4.5V~5.5V
- 5V电压下最大传输延迟为6ns
- 低功耗，最大电源电流为10μA
- 5V电压下输出驱动能力为±8mA
- 输入兼容TTL电压电平
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电保护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 提供DBV、DCK两种封装
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~VCC+0.5V，输出钳位电流±20mA，连续输出电流±25mA，VCC或地的连续电流±50mA，DBV封装热阻抗为206℃/W，DCK封装热阻抗为252℃/W，存储温度范围-65℃~150℃
- 所有未使用的输入必须连接至VCC或地，以保证器件正常工作
应用领域
- 总线缓冲
- 线路驱动
