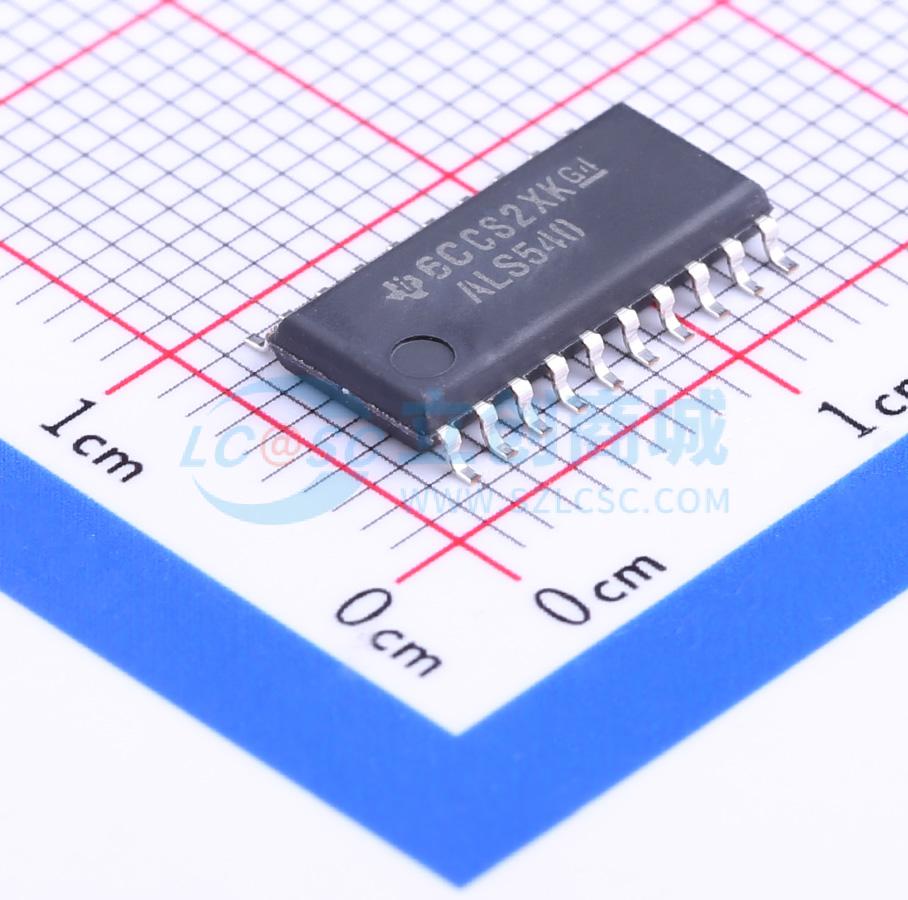

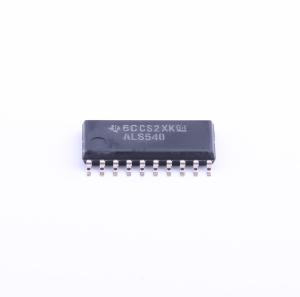

SN74ALS540NSR

描述: SN74ALS540 具有三态输出的 8 通道、4.5V 至 5.5V 双极反相器
品牌名称: TI(德州仪器)
商品型号: SN74ALS540NSR
商品编号: C7502
商品封装: SOIC-20-208mil
包装方式: 编带
商品毛重: 0.491克(g)

商品参数

商品概述

这些八进制缓冲器和线路驱动器设计为具有流行的SN54ALS240A/SN74ALS240A系列的性能，同时提供输入和输出位于封装相对侧的引脚排列。这种布置极大地方便了印刷电路板布局。三态控制门是一个2输入或非门，因此如果任意一个输出使能（OE1或OE2）输入为高电平，所有八个输出都处于高阻态。SN74ALS540提供反相数据，ALS541在输出端提供真数据。SN74ALS540和SN74ALS541的-1版本与标准版本相同，不同之处在于推荐的最大IOL增加到48 mA。不存在SN54ALS541的-1版本。SN54ALS541对应J PACKAGESN74ALS540对应DW, N, OR NS PACKAGESN74ALS541对应DB, DW, N, OR NS PACKAGESN54ALS541对应FK PACKAGE (TOP VIEW)

商品特性

三态输出可驱动总线线路或缓冲存储器地址寄存器
pnp输入可减少直流负载
引脚排布沿数据流方向，所有输入均位于输出的对侧

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	15mA
	系列	74ALS
	工作温度	0℃~+70℃
	静态电流(Iq)	19mA
	传播延迟(tpd)	-
	功能特性	输出使能
