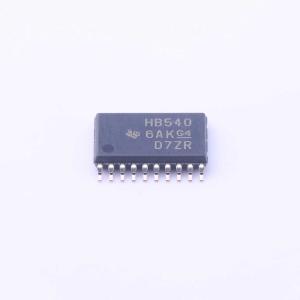

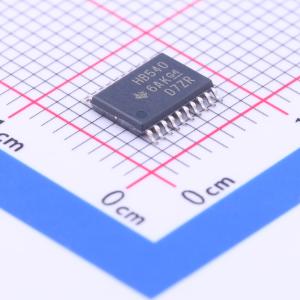

SN74AHCT540PWR
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT540 具有 TTL 兼容型 CMOS 输入的 8 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT540PWR
- 商品编号
- C7626
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 4ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN54AHCT540、SN74AHCT540为带三态输出的八进制缓冲器/驱动器，输入和输出布置在封装的相对两侧，便于印刷电路板布局。三态控制门为带有低电平有效输入的双输入与门，若任一输出使能OE1或OE2输入为高电平，所有对应输出将处于高阻态；输出处于非高阻态时输出反向数据。为确保器件在上电或掉电过程中保持高阻态，输出使能端应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌流能力决定，提供多种封装可选。
商品特性
- 输入兼容TTL电平
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 支持三态输出控制
- 所有未使用输入需接VCC或GND以保证器件正常工作
- 最高工作温度可达125℃
应用领域
- 驱动总线线路
- 缓冲存储器地址寄存器
