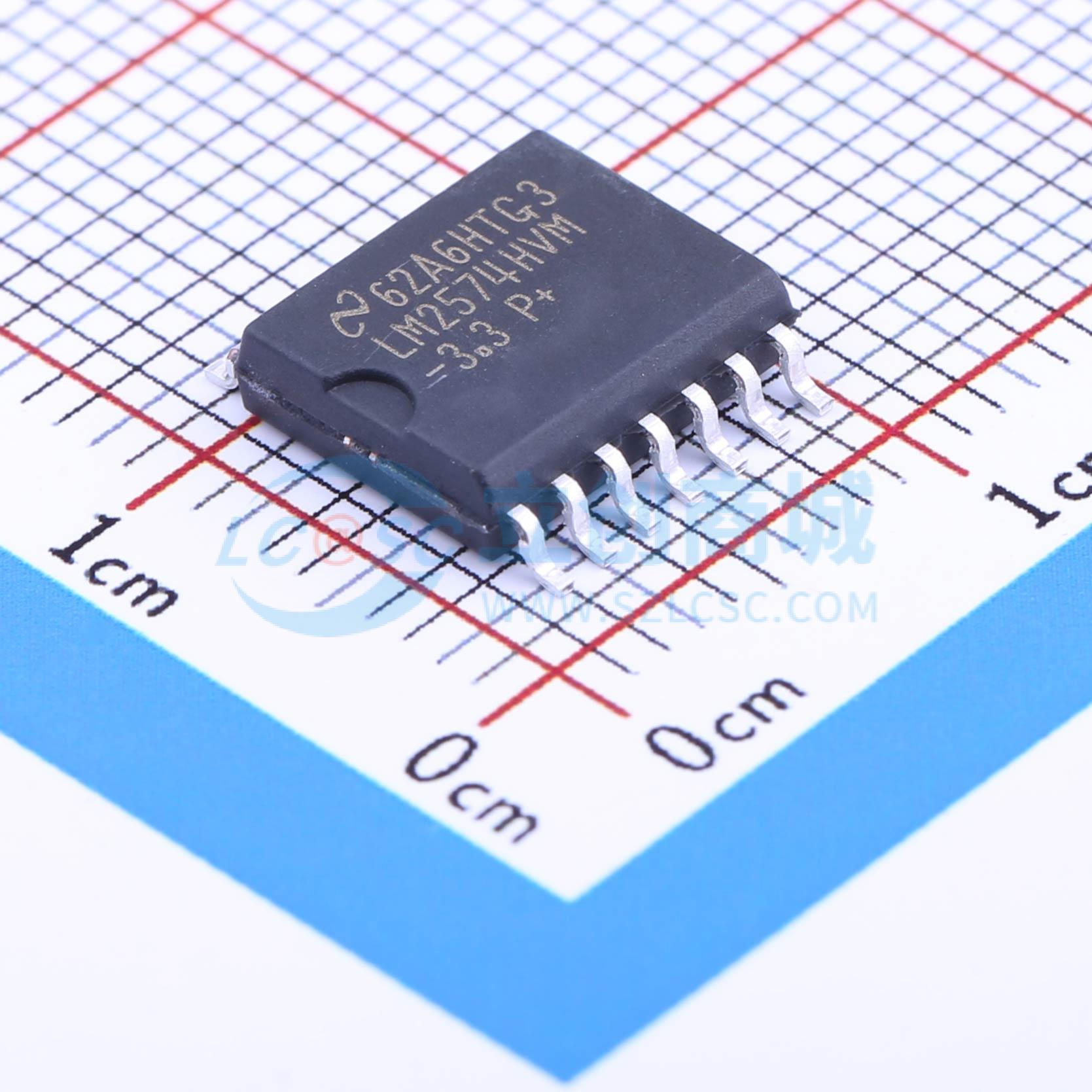

LM2574HVMX-3.3/NOPB

高效降压型开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2574系列是一款单片集成电路,提供所有用于降压开关调节器的有源功能,能够驱动0.5A负载,具有优秀的线路和负载调节性能。提供3.3V、5V、12V、15V固定输出版本和可调输出版本。
品牌名称: TI(德州仪器)
商品型号: LM2574HVMX-3.3/NOPB
商品编号: C7547
商品封装: SOIC-14-300mil
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

商品概述

LM2574系列稳压器是单片集成电路，为降压（buck）开关稳压器提供了所有有源功能，能够以出色的线性和负载调节能力驱动0.5A的负载。这些器件提供3.3V、5V、12V、15V固定输出电压版本以及可调输出版本。

由于所需外部元件数量最少，这些稳压器易于使用，并且包括内部频率补偿和固定频率振荡器。LM2574系列为流行的三端线性稳压器提供了高效率替代方案。由于其高效率，通常只需要印刷电路板上的铜迹线作为散热即可。

多家制造商提供了优化用于LM2574的标准电感器系列。这一特性大大简化了开关电源的设计。其他特性包括在指定输入电压和输出负载条件下，输出电压具有±4%的精度，振荡器频率具有±10%的精度。还包括外部关断功能，典型待机电流为50 µA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

应用领域

简单高效的降压（ buck）调节器
用于线性稳压器的高效预调节器
卡片上的开关调节器
正到负转换器（升降压）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	3.3V
	输出电流	500mA
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
