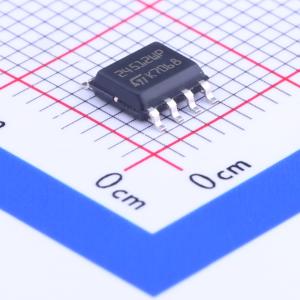

M24512-WMN6TP
512 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 512 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24512-WMN6TP
- 商品编号
- C7561
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24512是一款512-Kbit的I²C兼容EEPROM（电可擦除可编程存储器），组织形式为64K×8位。M24512-W的工作电压范围为2.5 V至5.5 V，M24512-R和M24512-DR为1.8 V至5.5 V，M24512-DF为1.7 V至5.5 V。所有这些器件在-40℃至+85℃的环境温度范围内，时钟频率可达1 MHz（或更低）。M24512-D提供一个额外的页面，称为识别页（128字节），可用于存储敏感的应用参数，之后可永久锁定为只读模式。注意：由于EEPROM单元在暴露于紫外线（UV）时会失去电荷（从而失去其二进制值），意法半导体提供的晶圆形式或WLCSP封装的EEPROM裸片不得暴露于紫外线。
商品特性
- 兼容所有I²C总线模式：1 MHz、400 kHz、100 kHz
- 存储阵列：512 Kbit（64 Kbytes）EEPROM；页大小：128字节；额外的可写锁定页（适用于M24512-D型号）
- 单电源电压和高速：1.7 V至5.5 V电压范围内支持1 MHz时钟
- 写入特性：字节写入时间≤5 ms；页写入时间≤5 ms
- 工作温度范围：-40℃至+85℃
- 支持随机和顺序读取模式
- 整个存储阵列的写保护功能
- 增强型ESD/闩锁保护
- 超过400万次写入周期
- 超过200年的数据保留期
- 封装：符合RoHS标准且无卤素（ECOPACK®）；提供TSSOP8（DW，169 mil宽度）、SO8（MN，150 mil宽度）、UFDFPN8（MC）、WLCSP（CS）封装形式
