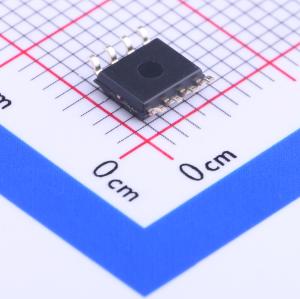

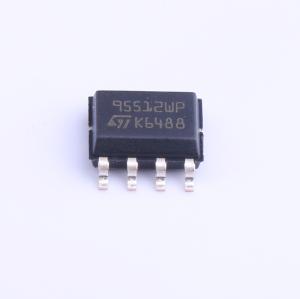

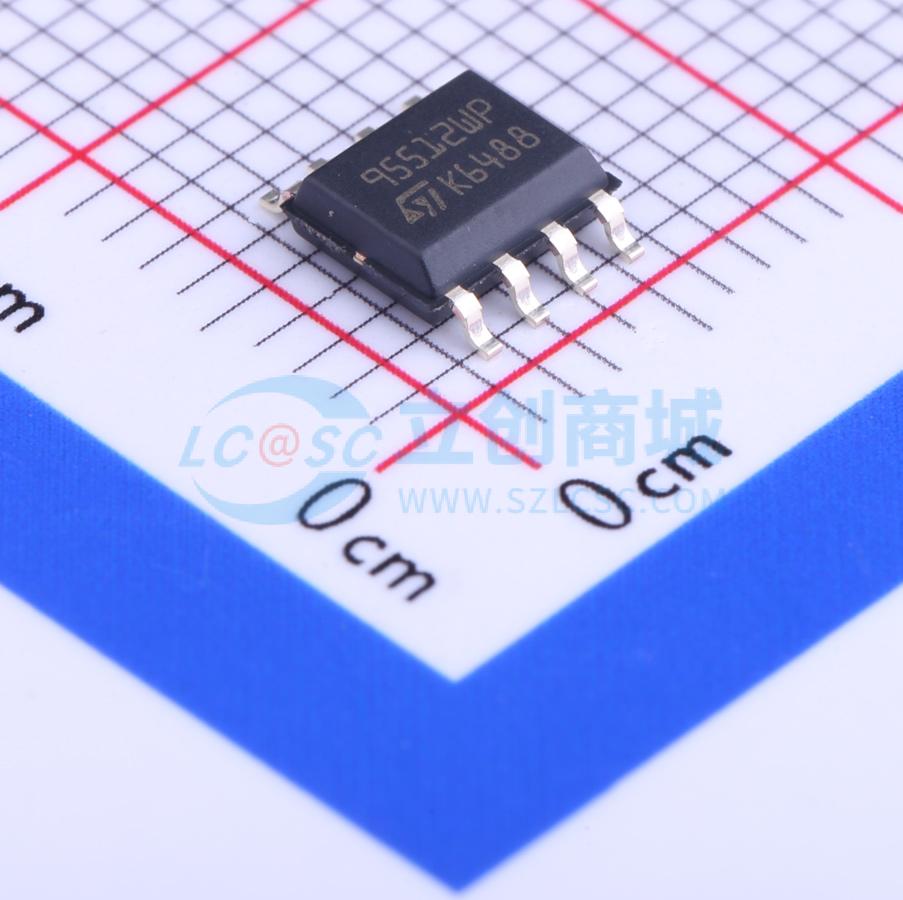

温馨提醒：图片仅供参考，商品以实物为准
M95512-WMN6TP
带高速时钟的512Kbit串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 512 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95512-WMN6TP
- 商品编号
- C7567
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 10MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 40年 | |
| 写周期寿命 | 10万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置写使能锁存器(WEL) | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 5mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | - |
商品概述
这些电可擦可编程存储器（EEPROM）设备通过高速SPI兼容总线访问，存储阵列组织为65536×8位。设备通过简单的SPI兼容串行接口访问，总线信号包括C、D和Q。当芯片选择（S）为低电平时设备被选中，使用Hold（HOLD）信号可中断与设备的通信而无需取消选择设备。所有操作期间VCC必须保持稳定且在指定有效范围内（VCC最小值到最大值）。
商品特性
- 兼容SPI总线串行接口（正时钟SPI模式）
- 单电源电压：M95512-W为2.5至5.5V，M95512-R为1.8至5.5V
- 高速10MHz时钟速率，5ms写入时间
- 具备状态寄存器及状态寄存器硬件保护
- 支持字节和页写入（最多128字节）
- 自定时编程周期
- 可调整大小的只读EEPROM区域
- 增强型ESD保护
- 超过100000次擦写循环
- 超过40年数据保留
- 封装类型：SO8（MN）150mil宽度、TSSOP8（DW）169mil宽度
- Serial Data Output（Q）：用于串行输出数据，在串行时钟（C）下降沿移出数据
- Serial Data Input（D）：用于串行输入数据，接收指令、地址和待写入数据，在串行时钟（C）上升沿锁存值
- Serial Clock（C）：提供串行接口时序，指令、地址或数据在上升沿锁存，Q端数据在下降沿变化
- Chip Select（S）：高电平时设备未选中且Q端为高阻抗，低电平时选中设备进入活动电源模式；上电后需在任何指令开始前有S的下降沿
- Hold（HOLD）：用于暂停串行通信而不取消选择设备，期间Q端为高阻抗，D和C端无关
- Write Protect（W）：用于冻结受写指令保护的内存区域大小（由状态寄存器的BP1和BP0位指定）
