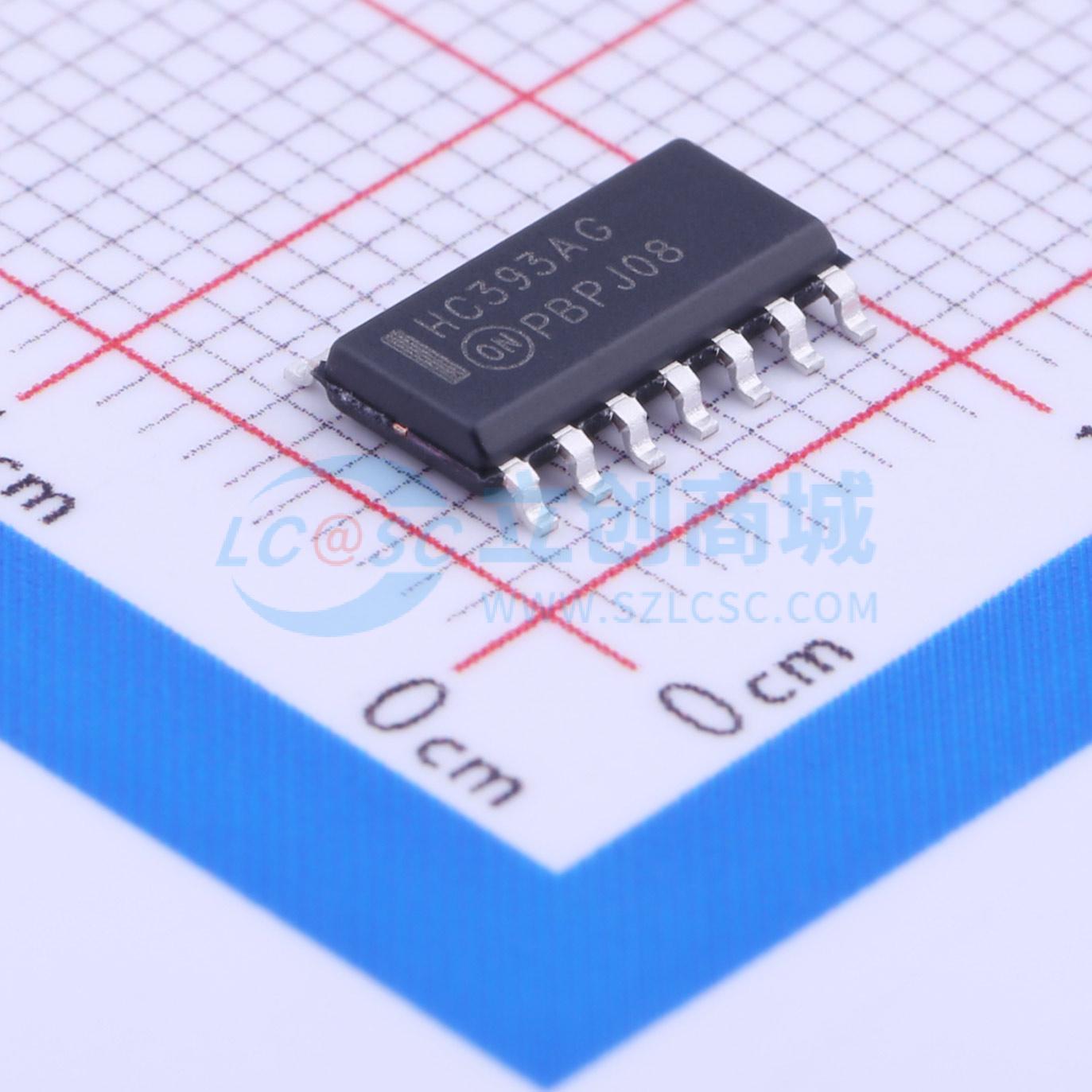

温馨提醒：图片仅供参考，商品以实物为准

MC74HC393ADR2G

50MHz 4位二进制计数器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件的引脚排列与LS393相同。器件输入与标准CMOS输出兼容；通过上拉电阻，它们与LSTTL输出兼容。该器件由两个独立的4位二进制纹波计数器组成，每个计数器级具有并行输出。通过级联两个二进制计数器可以获得 +256 计数器。内部触发器由时钟输入的高到低转换触发。计数器的复位是异步的，并且为高电平有效。由于内部纹波延迟，Q输出的状态变化不会同时发生。因此，解码输出信号会出现解码尖峰，除非与HC393A的时钟进行门控，否则不应用作时钟或选通信号。
品牌名称: onsemi(安森美)
商品型号: MC74HC393ADR2G
商品编号: C7581
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

逻辑类型：二进制计数器
方向：上
元件数：2
每元件位数：4
复位：异步
计数速率：50MHz
触发器类型：负边沿
电压 - 电源：2 V ~ 6 V
工作温度：-55°C ~ 125°C
安装类型：表面贴装
封装/外壳：14-SOIC（0.154"，3.90mm 宽）
供应商器件封装：14-SOIC

数据手册PDF

放大查看下载PDF

优惠活动

6.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	计数方向	向上计数器
	工作电压	2V~6V
	元件数	2
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	异步
	计数速率	50MHz
	工作温度	-55℃~+125℃
	每个元件位数	4
	传播延迟(tpd)	20ns
