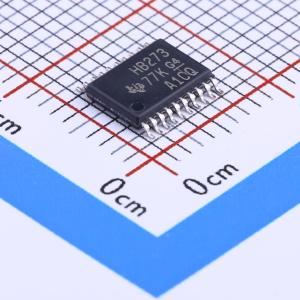

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT273PWR
八进制D型触发器，带清零功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT273PWR
- 商品编号
- C7625
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 75MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 9.2ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHCT系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 2.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 0ns |
商品概述
产品包含SN54AHCT273、SN74AHCT273两种器件，该类器件是带直接清零输入的上升沿触发D型触发器，满足建立时间要求的数据输入端信息会在时钟脉冲的上升沿传输到Q输出端。时钟触发发生在特定电压电平，与上升沿脉冲的跳变时间无直接关联，当时钟处于高电平或低电平时，数据输入端对输出无影响，提供多种封装规格。
商品特性
- 输入兼容TTL电平
- 包含8个带单轨输出的触发器
- 配备直接清零输入
- 每个触发器配备独立数据输入
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准
- 人体放电模型防护等级2000-V (A114-A)
- 机器模型防护等级200-V (A115-A)
- 带电器件模型防护等级1000-V (C101)
- 电源电压范围-0.5V~7V
- 输入电压范围-0.5V~7V
- 输出电压范围-0.5V~VCC+0.5V
- 输出钳位电流范围±20mA
- 连续输出电流范围±25mA
- VCC或GND的连续电流为75mA
- DB封装热阻为70℃/W
- DGV封装热阻为92℃/W
- DW封装热阻为58℃/W
- N封装热阻为69℃/W
- NS封装热阻为60℃/W
- PW封装热阻为83℃/W
- 存储温度范围-65℃~150℃
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 图案发生器
