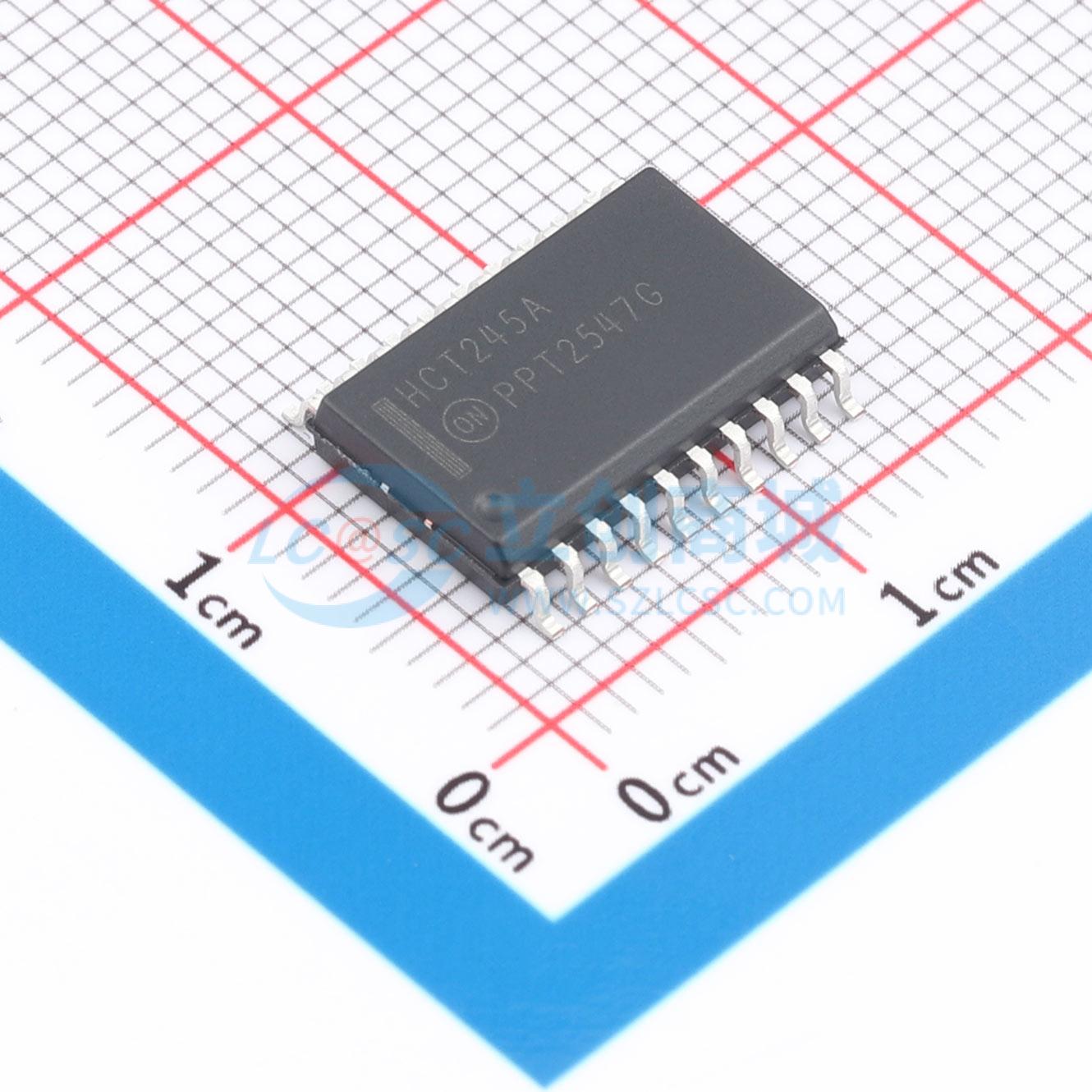

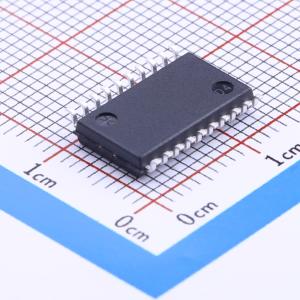

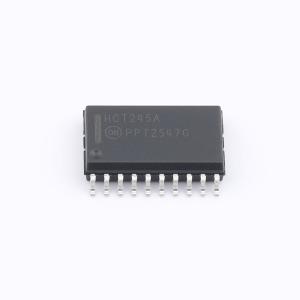

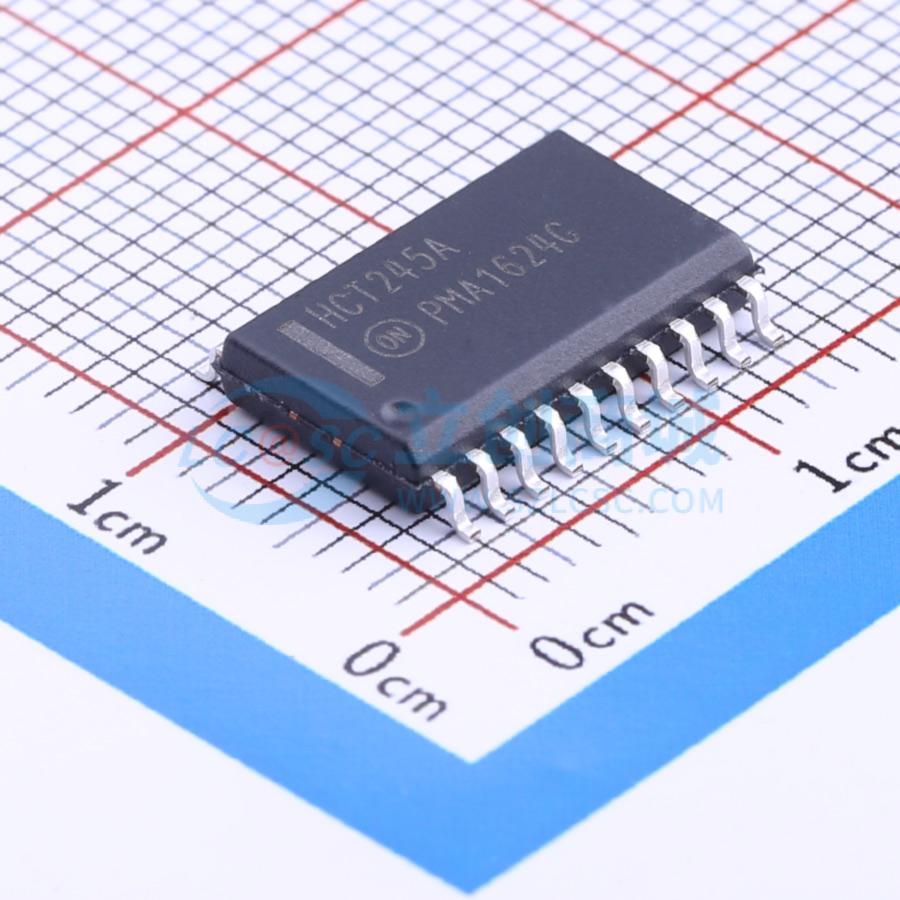

MC74HCT245ADWR2G

带LSTTL兼容输入的八路三态同相总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74HCT245A的引脚排列与LS245相同。该器件可用作电平转换器，用于将TTL或NMOS输出与高速CMOS输入连接。MC74HCT245A是一款三态同相收发器，用于数据总线之间的双向异步通信。该器件有一个低电平有效输出使能引脚，用于将I/O端口置于高阻抗状态。方向控制端决定数据是从A流向B还是从B流向A。
品牌名称: onsemi(安森美)
商品型号: MC74HCT245ADWR2G
商品编号: C7582
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.972克(g)

商品参数

逻辑类型：收发器，非反相
元件数：1
每元件位数：8
输出类型：推挽式
电流 - 输出高，低：6mA，6mA
电压 - 电源：4.5 V ~ 5.5 V
工作温度：-55°C ~ 125°C（TA）
安装类型：表面贴装
封装/外壳：20-SOIC（0.295"，7.50mm 宽）
供应商器件封装：20-SOIC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	8
	通道类型	双向
	灌电流(IOL)	6mA

	属性	参数值
	拉电流(IOH)	6mA
	系列	74HCT
	工作温度	-55℃~+125℃
	静态电流(Iq)	160uA
	传播延迟(tpd)	33ns@5V,50pF
