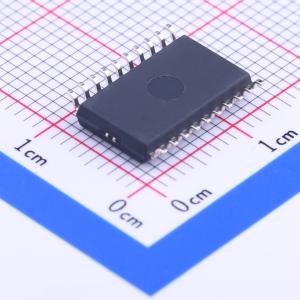

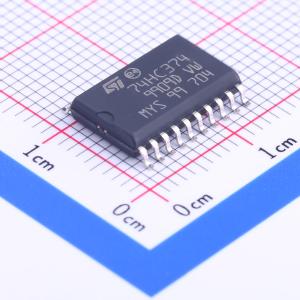

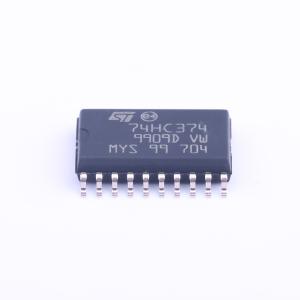

温馨提醒：图片仅供参考，商品以实物为准
M74HC374RM13TR
M74HC374RM13TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M74HC374是一款高速CMOS八进制D型触发器，具有三态非反相输出，采用亚微米硅栅C²MOS技术制造。这款8位D型触发器由时钟输入（CK）和输出使能输入（OE̅）控制。在时钟信号的上升沿，Q输出将被设置为D输入所设置的逻辑状态
- 品牌名称
- ST(意法半导体)
- 商品型号
- M74HC374RM13TR
- 商品编号
- C7564
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 9.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 24ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 13ns | |
| 保持时间 | 0ns |
商品概述
M74HC374是一款高速CMOS八进制D型触发器，带有三态非反相输出，采用亚微米硅栅C²MOS技术制造。这款8位D型触发器由时钟输入（CK）和输出使能输入（OE）控制。在时钟的正跳变时，Q输出将被设置为D输入处建立的逻辑状态。当OE输入为低电平时，八个输出将处于正常逻辑状态（高或低逻辑电平）；当OE为高电平时，输出将处于高阻抗状态。输出控制不影响触发器的内部操作，即即使输出关闭，旧数据也可以保留或新数据可以输入。
商品特性
- 高速：f_MAX=90MHz（典型值），V_CC=6V时
- 低功耗：I_CC=4μA（最大值），T_A=25℃时
- 高抗噪性：V_NIH=V_NIL=28% V_CC（最小值）
- 对称输出阻抗：|I_OH|=I_OL=6mA（最小值）
- 平衡传播延迟：t_PLH≈t_PHL
- 宽工作电压范围：V_CC（工作）=2V至6V
- 引脚和功能与74系列374兼容
- 所有输入均配备防静电放电和瞬态过电压保护电路
