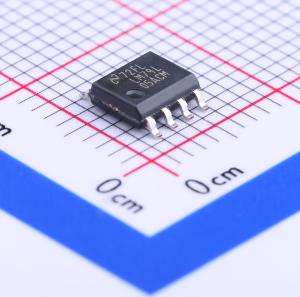

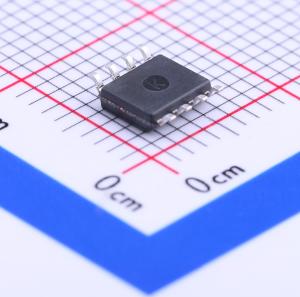

温馨提醒：图片仅供参考，商品以实物为准

LM79L05ACMX/NOPB

100mA 负电压线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM79L 100mA 负电压线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM79L05ACMX/NOPB
商品编号: C7555
商品封装: SOIC-8-150mil
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LM320L/LM79LXXAC双标记系列三端负电压稳压器具有−5V、−12V和−15V的固定输出电压，输出电流能力超过100mA。这些器件采用最新的计算机技术设计，以优化封装IC的热/电性能。即使与最小为0.1μF的输出补偿电容配合使用，LM79LXXAC系列也能展现出出色的瞬态响应、最高0.07% Vo/V的线性调整率和最高0.01% Vo/mA的负载调整率。 LM320L/LM79LXXAC系列还包含以下自保护电路：用于限制输出晶体管功耗的安全工作区电路、用于限制峰值输出电流的与温度无关的短路电流限制电路，以及用于防止结温过高的热关断电路。虽然这些器件主要设计为固定电压稳压器，但可与简单的外部电路结合使用，以实现升压和/或可调电压及电流。LM79LXXAC系列提供3引脚TO - 92封装、8引脚SOIC封装和6凸点微型SMD封装。LM320L系列提供3引脚TO - 92封装。对于−5V、−12V和−15V以外的输出电压，LM137L系列可提供1.2V至47V的输出电压范围。

商品特性

在过载、线性和温度条件下，预设输出电压误差小于±5%
在100mA输出电流下进行了参数规定
可轻松使用0.1μF的小输出电容进行补偿
具备内部短路、热和安全工作区保护
可轻松调整至更高的输出电压
最大线性调整率小于0.07% VOUT/V
最大负载调整率小于0.01% VOUT/mA

应用领域

可调输出稳压器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	2mA
	噪声	40uV
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+70℃
	输出极性	负极
	输出通道数	1
