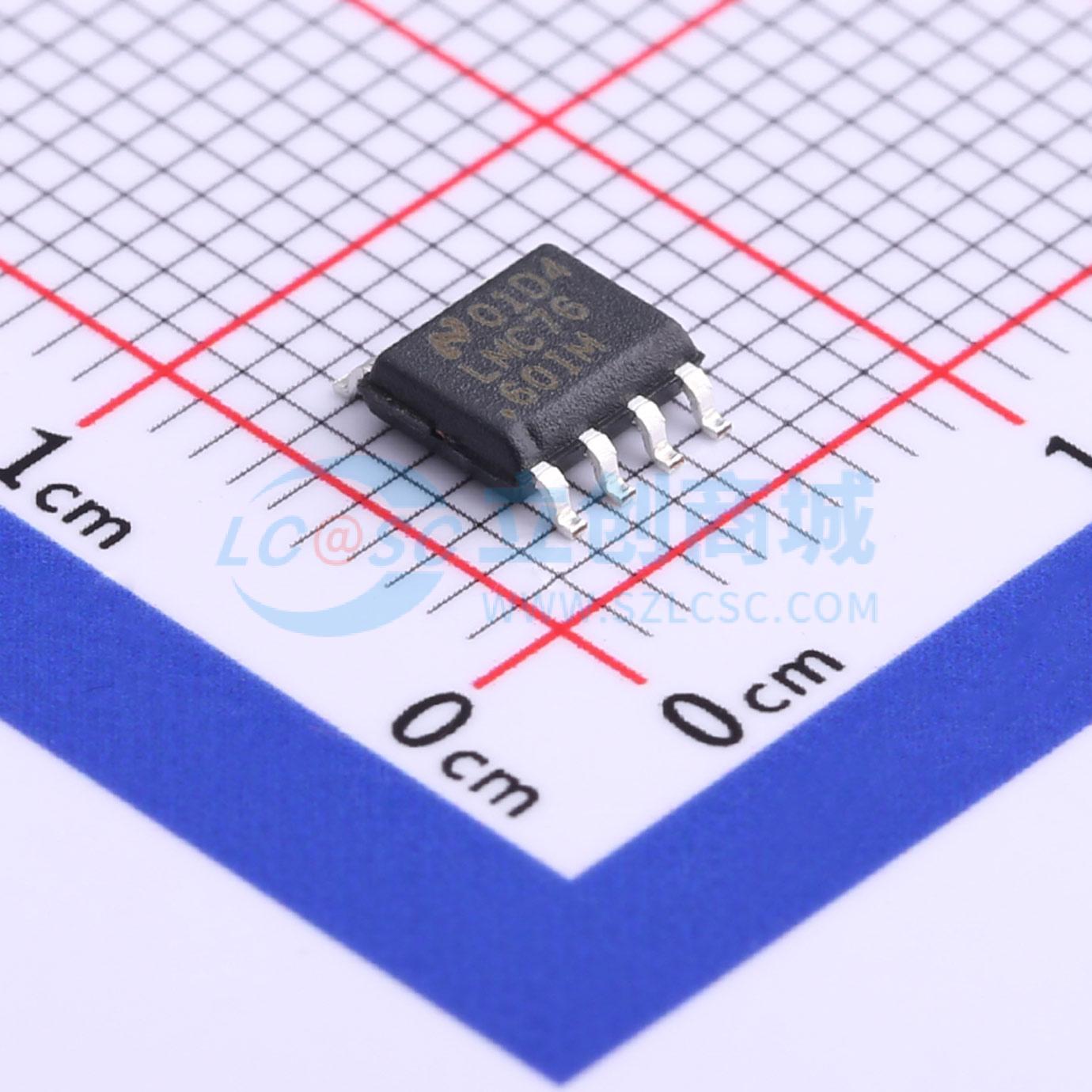

LMC7660IMX/NOPB
LMC7660 电压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC7660 是一个CMOS电压转换器,能够在1.5V到10V的输入电压范围内将正电压转换为相应的负电压。该器件具有低静态电流（最大200 μA）、高效率（97%电压转换效率）和宽工作温度范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC7660IMX/NOPB
- 商品编号
- C7556
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.5V~10V | |
| 静态电流(Iq) | 200uA | |
| 输出电阻 | 55Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 95% | |
| 开关频率 | 10kHz | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -10V~-1.5V |
商品概述
LMC7660是一款CMOS电压转换器，能够将+1.5V至+10V范围内的正电压转换为对应的-1.5V至-10V负电压。LMC7660可与行业标准的7660引脚兼容替换。该转换器具有以下特性：在全温度和电压范围内工作，无需外部二极管；静态电流低；功率效率高。 LMC7660利用其内置振荡器切换4个功率MOS开关，并对两个廉价的电解电容器进行充电。
商品特性
- 在全温度和电压范围内工作，无需外部二极管
- 低电源电流，最大200μA
- 可与7660引脚兼容替换
- 宽工作范围1.5V至10V
- 97%的电压转换效率
- 95%的功率转换效率
- 使用方便，仅需2个外部元件
- 扩展温度范围
