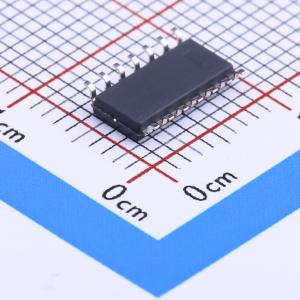

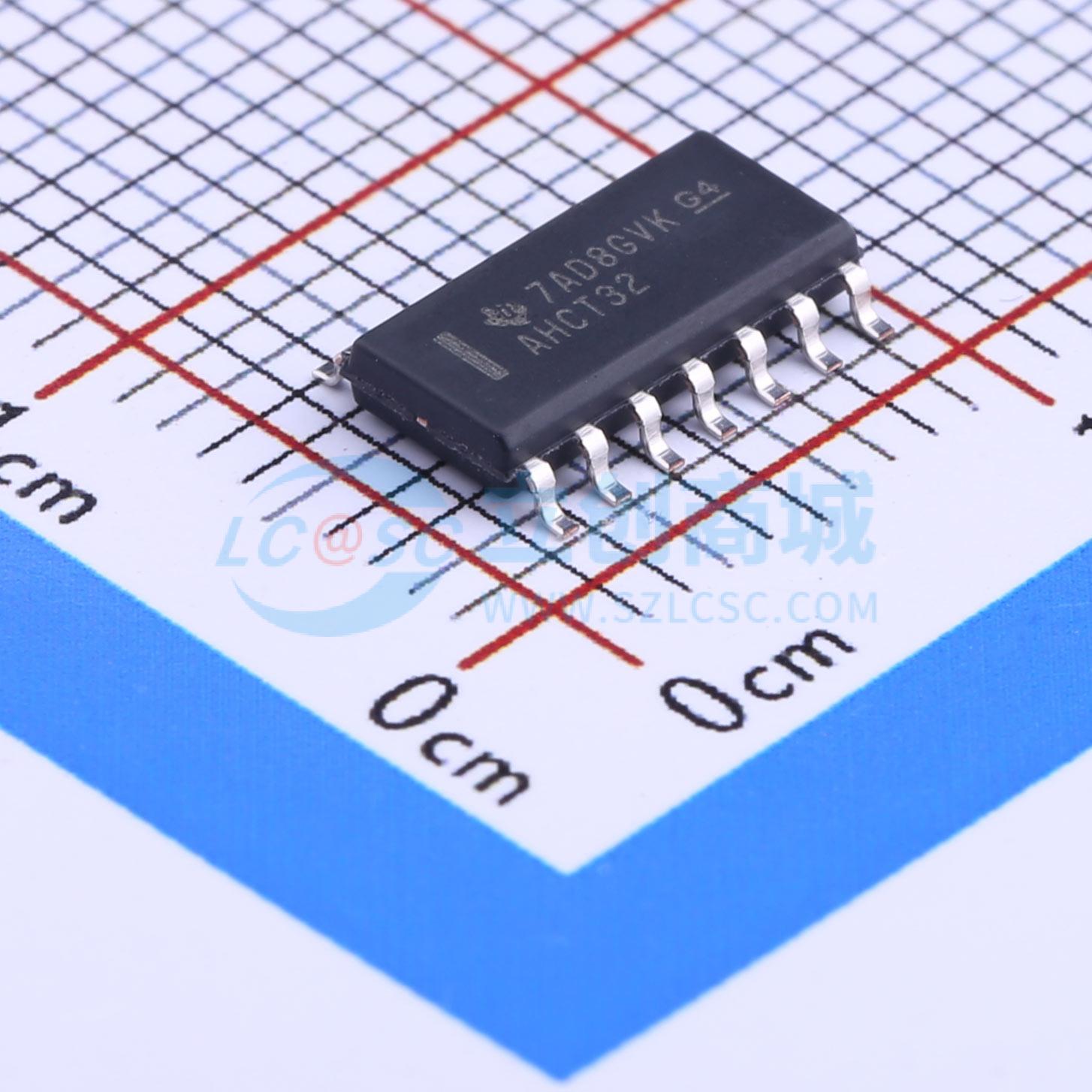

SN74AHCT32DR
四路二输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT32 具有 TTL 兼容输入的 4 通道、双输入、4.5V 至 5.5V、高速 (7.1ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT32DR
- 商品编号
- C7490
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
AHCT32器件是四路2输入正或门，采用正逻辑，可实现布尔功能Y = 非A·非B 或是 Y = A + B。
商品特性
- 输入兼容TTL电平
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准
- 人体放电模型ESD防护可达2000V（A114-A），机器模型ESD防护可达200V（A115-A）
- 提供多种封装规格，包含SN54AHCT32、SN74AHCT32两大类不同封装型号
- 标识为NC的引脚无内部连接
- 最大额定值：电源电压范围为-0.5V~7V
- 最大额定值：输入电压范围为-0.5V~7V
- 最大额定值：输出电压范围为-0.5V~VCC+0.5V
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- 流过VCC或GND的连续电流最大为±50mA
- 不同封装对应热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接至VCC或GND，才能保证器件正常工作
