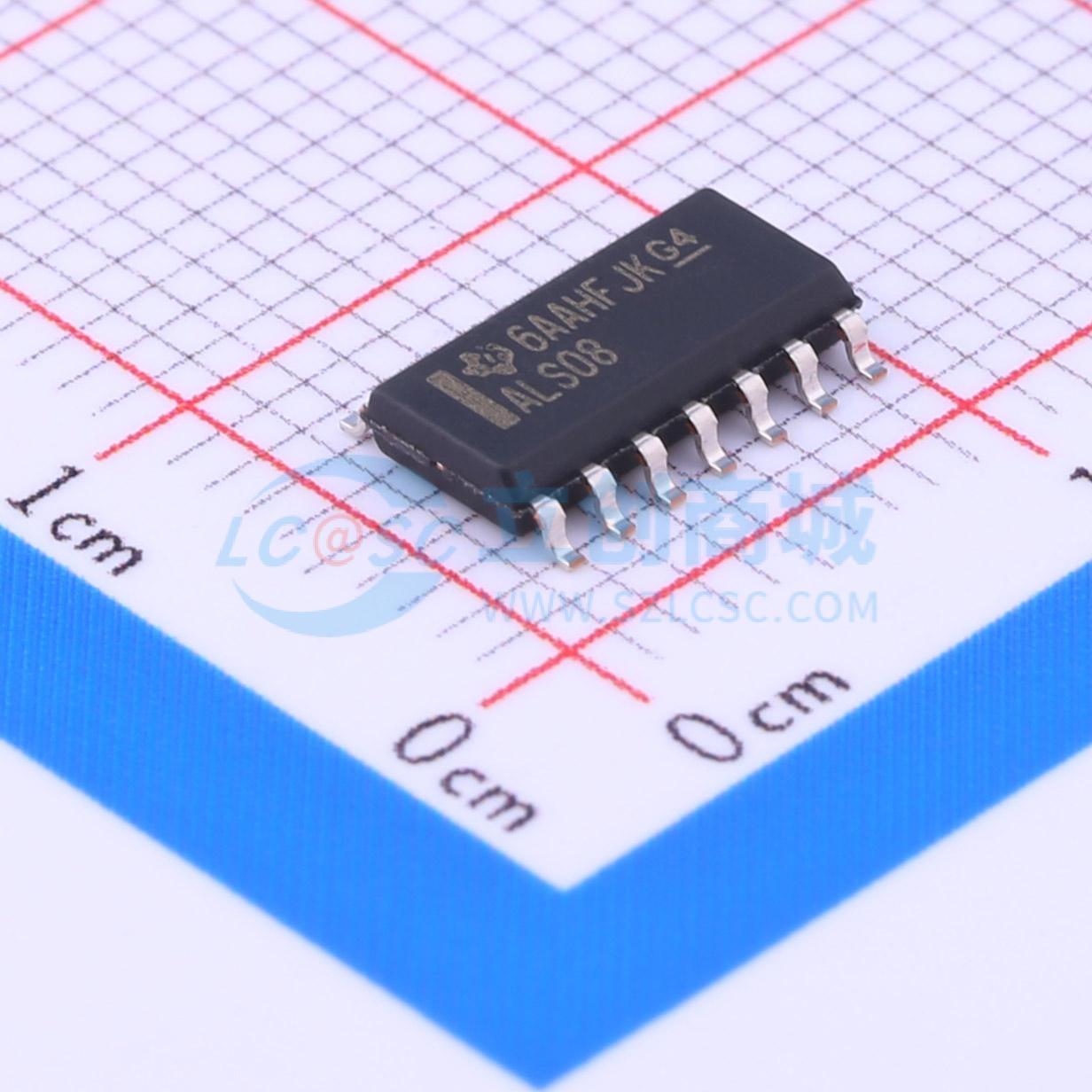

SN74ALS08DR
四通道2输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS08 4 通道、双输入、4.5V 至 5.5V 超高速 (4ns) 双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS08DR
- 商品编号
- C7493
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ALS系列 | |
| 传播延迟(tpd) | 14ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
封装选项包括塑料小Outline (D)封装、陶瓷芯片载体 (FK)，以及标准塑料 (N)和陶瓷 (J) 300-mil双列直插封装。这些器件包含四个独立的2输入正与门，在正逻辑下执行布尔函数 Y = A · B 或 Y = A非 + B非。SN74ALS08和SN74AS08的工作温度范围为 0℃ 至 70℃。
