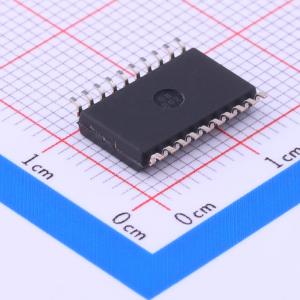

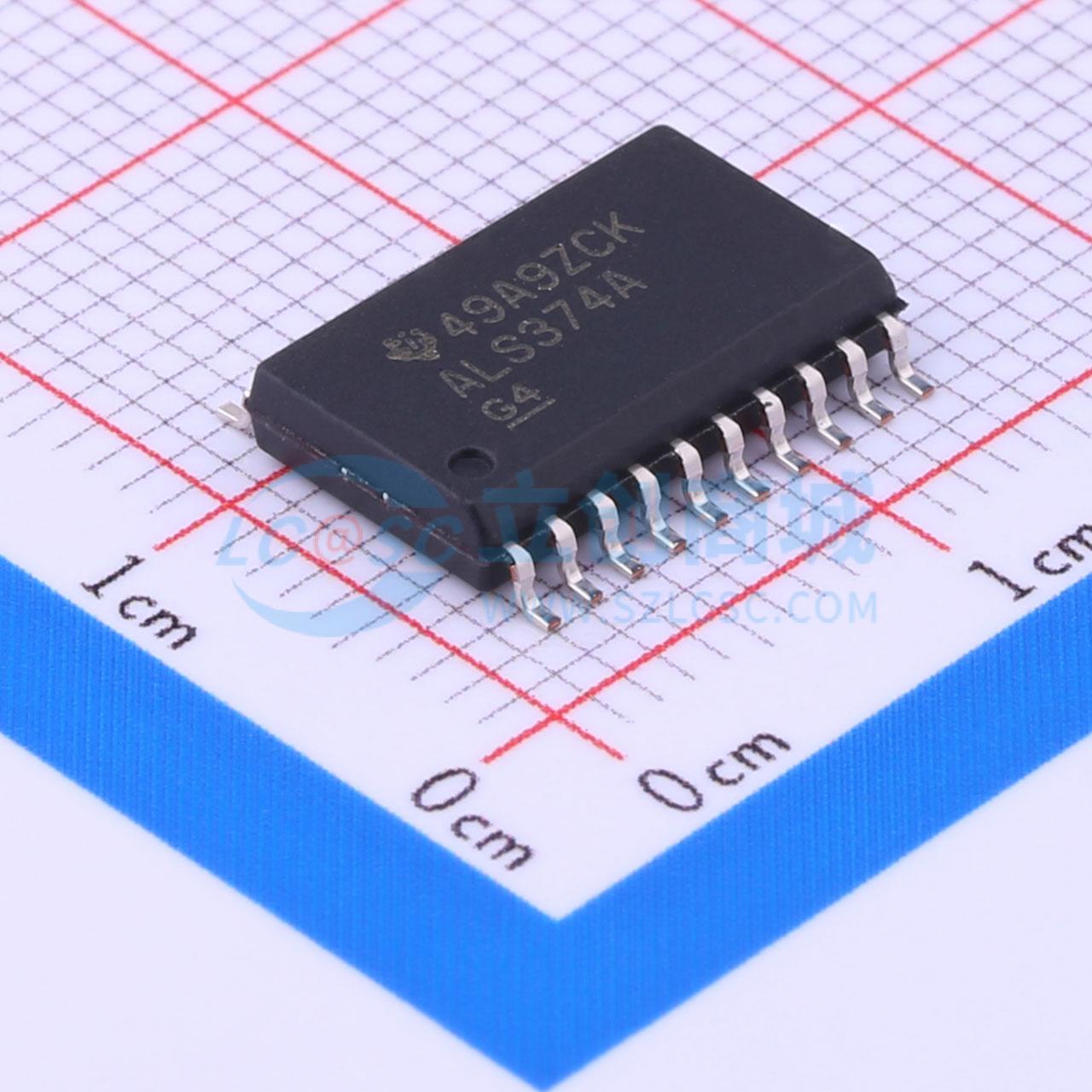

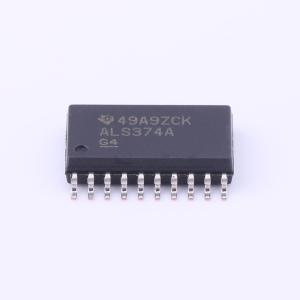

SN74ALS374ADWR
SN74ALS374ADWR
- 描述
- SN74ALS374A 具有三态输出的八路 D 类边沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS374ADWR
- 商品编号
- C7501
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 16ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74ALS系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 2.6mA | |
| 静态电流(Iq) | 19mA | |
| 输入电容 | - | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | 同步 | |
| 建立时间 | 10ns | |
| 保持时间 | 0ns |
商品概述
这些八D型边沿触发触发器，具备专为驱动高容性或相对低阻抗负载设计的三态输出。它们特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。在时钟（CLK）输入的正跳变沿，Q输出会被设置为数据（D）输入端建立的逻辑电平。缓冲输出使能（OE）输入可将八个输出置于正常逻辑状态（高电平或低电平）或高阻态。处于高阻态时，输出不会对总线产生明显的负载或驱动。高阻态和增强的驱动能力使其无需接口或上拉组件即可驱动总线。OE不影响触发器的内部操作。当输出处于高阻态时，旧数据可以保留，也可以输入新数据。SN74ALS374A和SN74AS374的工作温度范围为0℃至70℃。
商品特性
- 单封装集成D型触发器，带三态总线驱动真输出
- 加载支持完全并行访问
- 缓冲控制输入
- 提供多种封装选项，包括塑料小外形（DW）封装、陶瓷芯片载体（FK）、标准塑料（N）双列直插封装和陶瓷（J）双列直插封装
应用领域
- 缓冲寄存器
- I/O端口
- 双向总线驱动器
- 工作寄存器
- 可扩展4字×8位通用文件寄存器
