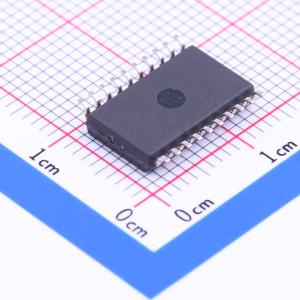

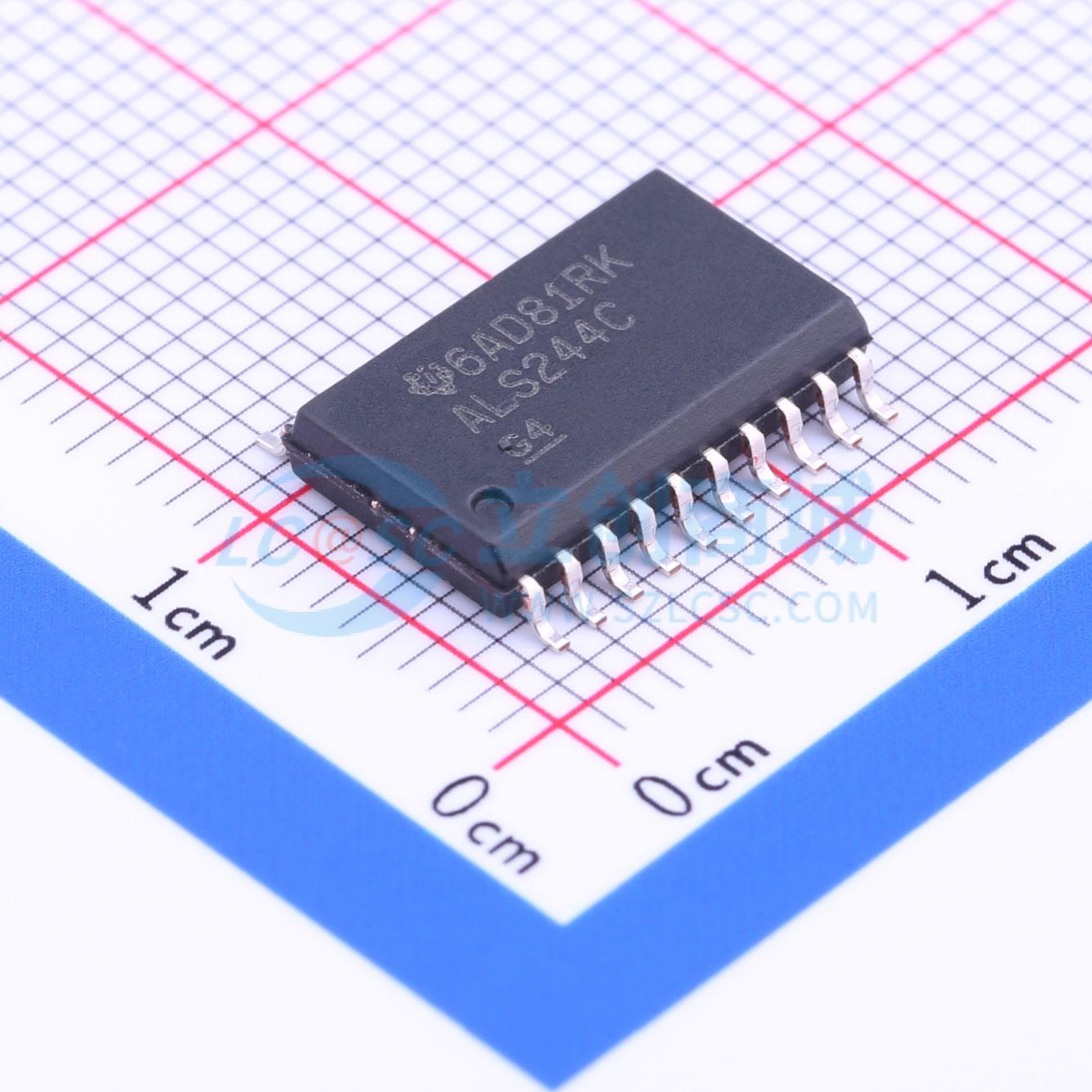

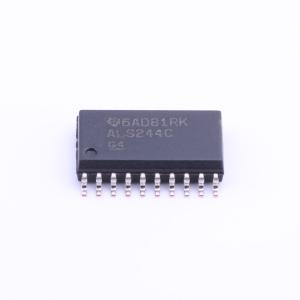

温馨提醒：图片仅供参考，商品以实物为准
SN74ALS244CDWR
SN74ALS244CDWR
- 描述
- SN74ALS244C 具有三态输出的 8 通道、4.5V 至 5.5V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS244CDWR
- 商品编号
- C7496
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74ALS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 27mA | |
| 传播延迟(tpd) | 10ns@5.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这些八进制缓冲器和线路驱动器专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度设计。该系列器件包含ALS240A、ALS241C、AS240A和AS241A，可选择反相输出、对称低电平有效输出使能(OE)输入、互补OE输入的多种组合。SN74ALS244C的-1版本与标准版相同，区别在于-1版本的推荐最大IOL为48 mA。SN54ALS244C无-1版本。SN54ALS244C和SN54AS244A的工作温度范围为 -55℃ 至 125℃。SN74ALS244C和SN74AS244A的工作温度范围为 0℃ 至 70℃。
商品特性
- 三态输出可驱动总线或缓冲存储器地址寄存器
- PNP输入可降低直流负载
- 封装选项包含塑料小外形(DW)封装、陶瓷芯片载体(FK)封装，以及标准塑料(N)和陶瓷(J) 300-mil DIP封装
