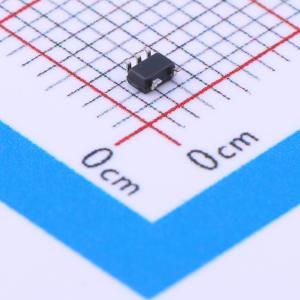

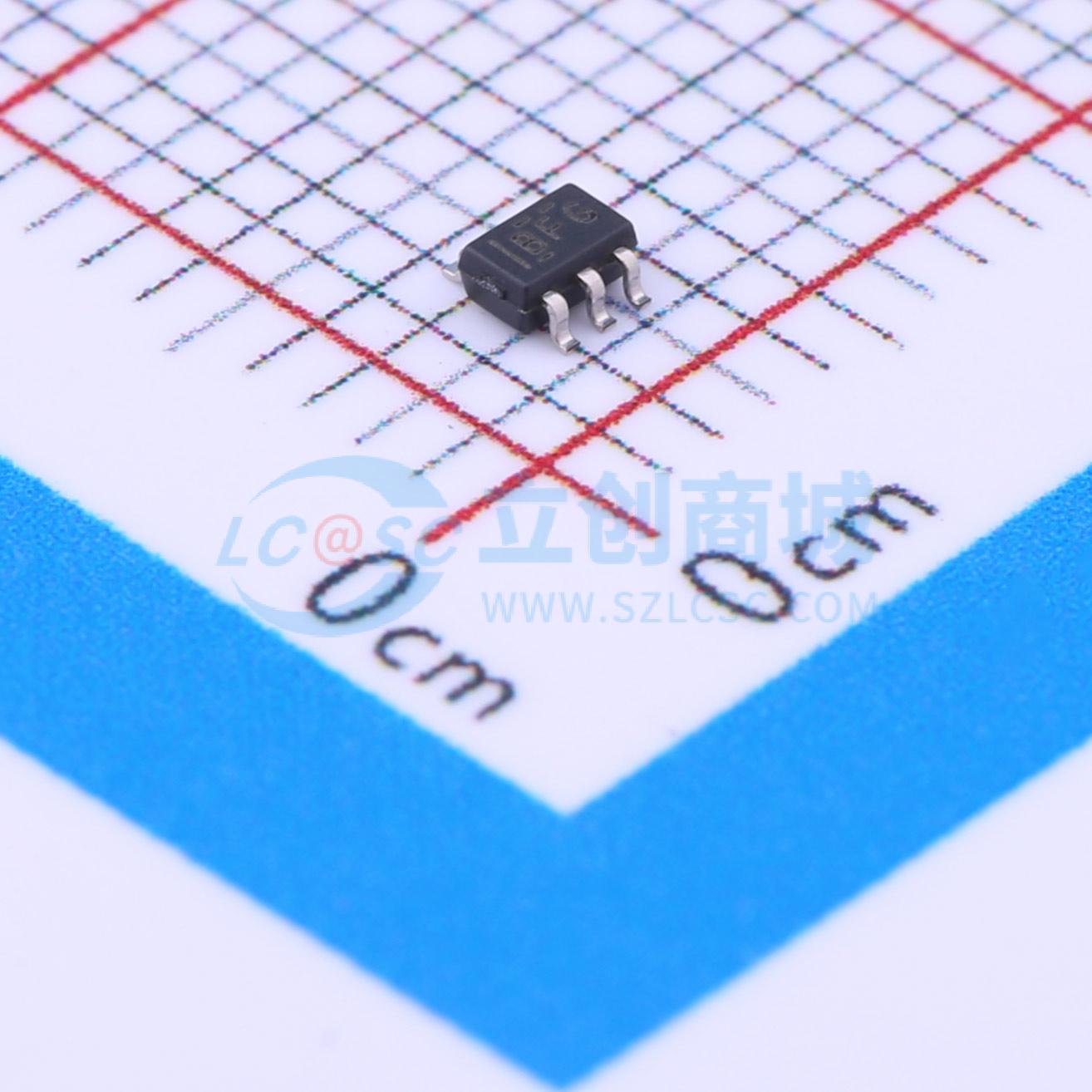

SN74AHCT1G14DCKR
单路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G14 具有施密特触发输入的单路 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G14DCKR
- 商品编号
- C7486
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~600mV | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 8ns@5V,50pF | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHCT1G14为单路施密特触发反相门，包含单个反相门单元，实现逻辑功能Y = 非A，可作为独立反相门工作；凭借施密特特性，该器件对上升沿信号和下降沿信号可具有不同的输入阈值电平。
商品特性
- 工作电压范围为4.5V~5.5V，5V条件下最大传输延迟为8ns
- 功耗低，最大电源电流为10μA
- 5V条件下输出驱动能力为±8mA
- 输入电平兼容TTL电平
- 闩锁性能超过250mA，符合JESD 17规范
- 提供DBV和DCK两种封装形式
- 最高工作温度可达125℃
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
