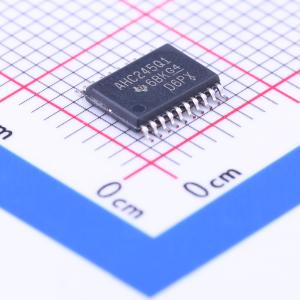

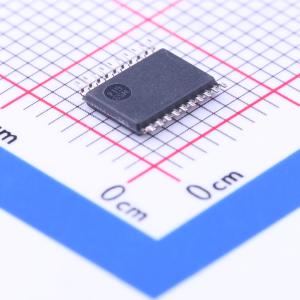

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC245QPWRQ1
三态输出，八路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC245-Q1 具有三态输出的汽车类八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC245QPWRQ1
- 商品编号
- C7476
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHC245八进制总线收发器，用于数据总线之间的异步双向通信。控制功能的实现可最大程度减少外部时序要求。该器件可根据方向控制DIR输入端的逻辑电平，实现数据从A总线传输至B总线，或从B总线传输至A总线。可通过输出使能OE输入端禁用该器件，使总线实现有效隔离。为确保器件在上电或断电过程中保持高阻态，OE应通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。超过额定范围的应力可能会对器件造成永久性损坏，仅为应力额定值，不意味着器件可在超出推荐工作条件的工况下正常工作，长期处于最大额定条件下可能会影响器件可靠性。输入和输出电流额定值符合要求时，输入输出电压额定值可超出。所有未使用的器件输入端必须接至VCC或GND，才能保证器件正常工作。
商品特性
- 符合汽车应用要求
- ESD防护超过1000V，机械模型下ESD防护超过100V，测试条件C=200pF，R=0
- 工作电压范围为2V~5.5V VCC
- 最大额定值：电源电压VCC范围-0.5V~7V；控制输入电压范围-0.5V~7V；输入输出电压范围-0.5V~VCC+0.5V；控制输入钳位电流IIK(VI<0)为-20mA；输入输出钳位电流IOK为±20mA；连续输出电流IO为±25mA；流过VCC或GND的连续电流为±75mA；DW封装热阻θJA为58℃/W，PW封装热阻θJA为83℃/W；存储温度范围Tstg为-65℃~150℃
- 测试脉冲发生器特性：PRR≤1MHz，输出阻抗ZO=50Ω，tr≤3ns，tf≤3ns；电容CL包含探头和工装电容
应用领域
- 用于数据总线之间的异步双向通信
