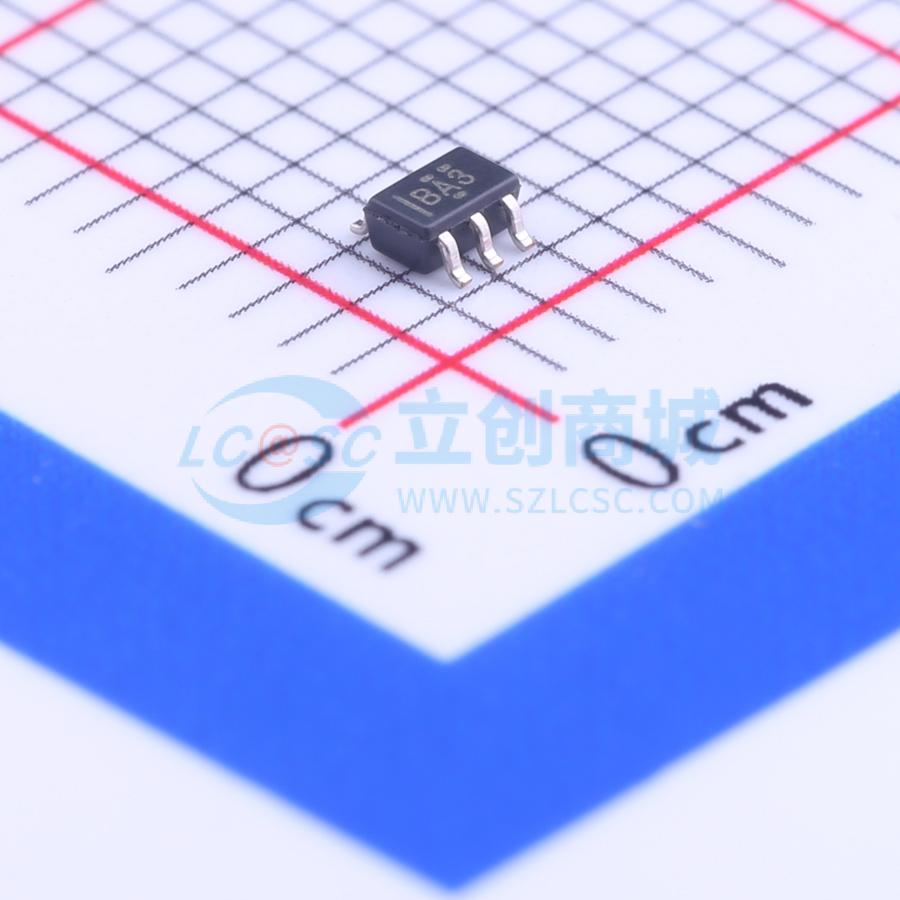

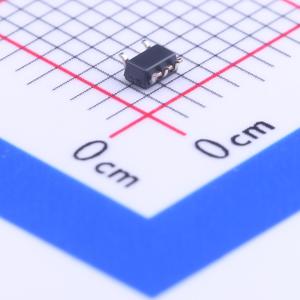

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G00DCKR
单路2输入正与非门，工作电压范围4.5V至5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G00 具有 TTL 兼容型 CMOS 输入的单路 2 输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G00DCKR
- 商品编号
- C7483
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V~4.5V；3.8V~3.94V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
SN74AHCT1G00采用正逻辑，可实现布尔函数Y=非(A·B)或Y=非A+非B
商品特性
- 工作电压范围为4.5V~5.5V
- 5V电压下最大传播延迟tpd为7.1ns
- 具备低功耗特性，最大电源电流Icc为10μA
- 5V电压下输出驱动能力为±8mA
- 输入电平兼容TTL电压
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，防护等级分别为：人体模型2000V(A114-A)、机器模型200V(A115-A)、充电器件模型1000V(C101)
- 支持DBV、DCK两种封装类型
- 最大额定参数：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~(VCC+0.5V)；VI<0时输入钳位电流为-20mA；VO<0或VO>VCC时输出钳位电流为±20mA；VO在0~VCC范围内时连续输出电流为±25mA；流经VCC或GND的连续电流为±50mA；DBV封装热阻为206℃/W，DCK封装热阻为252℃/W；存储温度范围为-65℃~150℃
- 所有未使用输入必须接至VCC或GND，才能保证器件正常工作
- 可提供符合不同环保要求的产品分类，包括符合RoHS要求的无铅产品、RoHS豁免的无铅产品、符合RoHS要求且不含溴系和锑系阻燃剂的绿色产品
