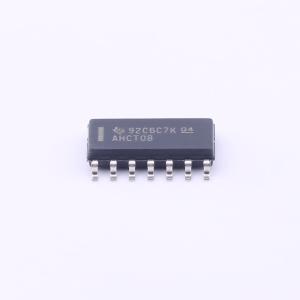

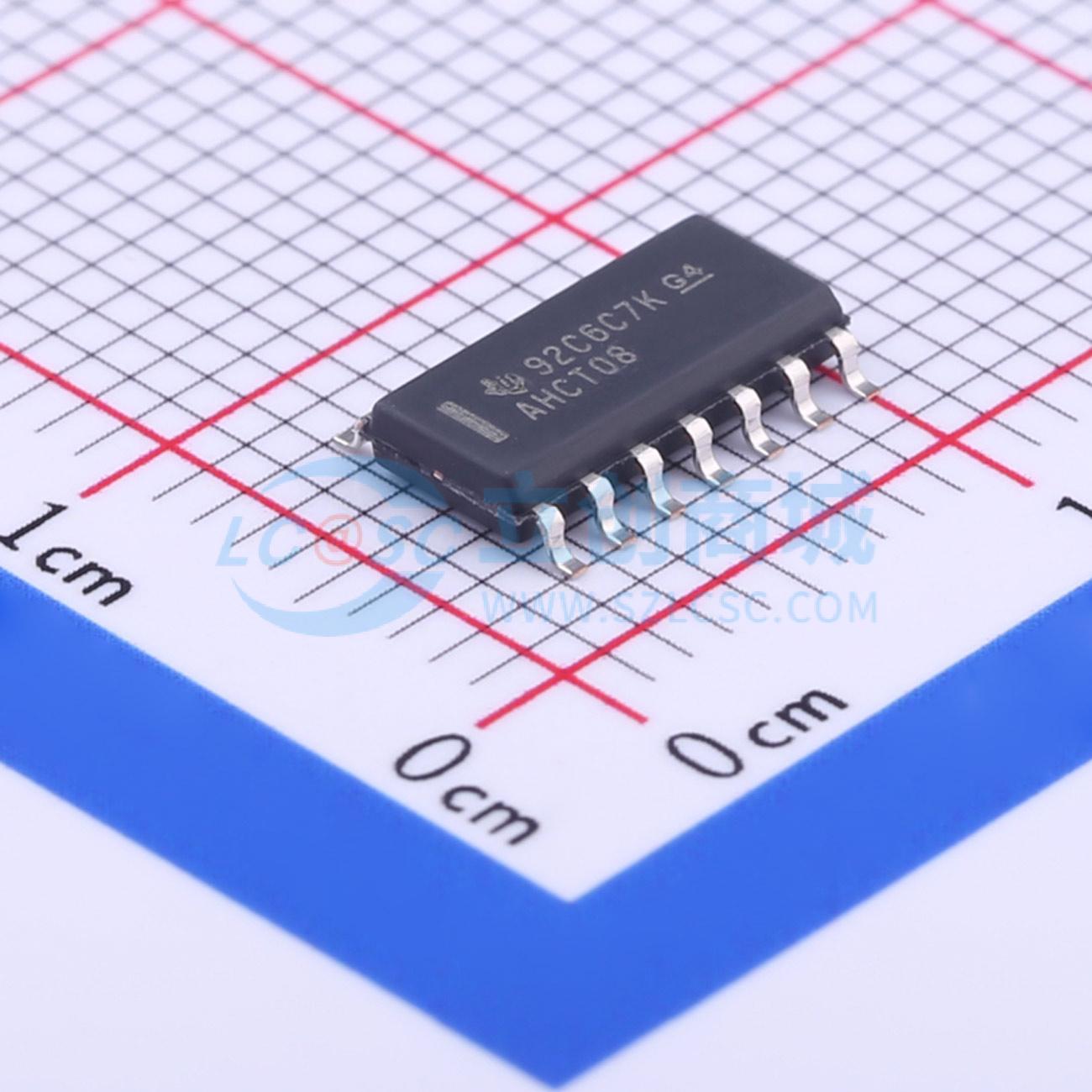

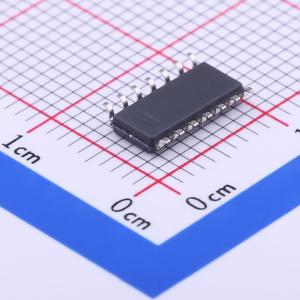

SN74AHCT08DR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT08 具有 TTL 兼容输入的 4 通道、双输入、4.5V 至 5.5V 高速 (7.1ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT08DR
- 商品编号
- C7480
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.8V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
AHCT08器件是四路2输入正与门，该器件在正逻辑中实现布尔函数Y = A × B 或 Y = 非A + 非B，包含SN54AHCT08、SN74AHCT08系列，提供多种封装类型，引脚标记NC表示无内部连接。
商品特性
- 输入与TTL电压兼容
- 闭锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模式可达2000V，机器模式可达200V，充电器件模型可达1000V
- 电源电压范围为-0.5V~7V
- 输入电压范围为-0.5V~7V
- 输出电压范围为-0.5V~VCC+0.5V
- 输入、输出钳位电流为±20mA
- 输出电压处于0~VCC范围时，连续输出电流为±25mA
- VCC或GND的连续电流为±50mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入端必须接VCC或GND，才能保证器件正常工作
- 符合RoHS环保要求，为无铅产品，不含溴和锑基阻燃剂，溴或锑在均质材料中重量占比不超过0.1
- 湿度敏感度等级符合JEDEC行业标准分类
