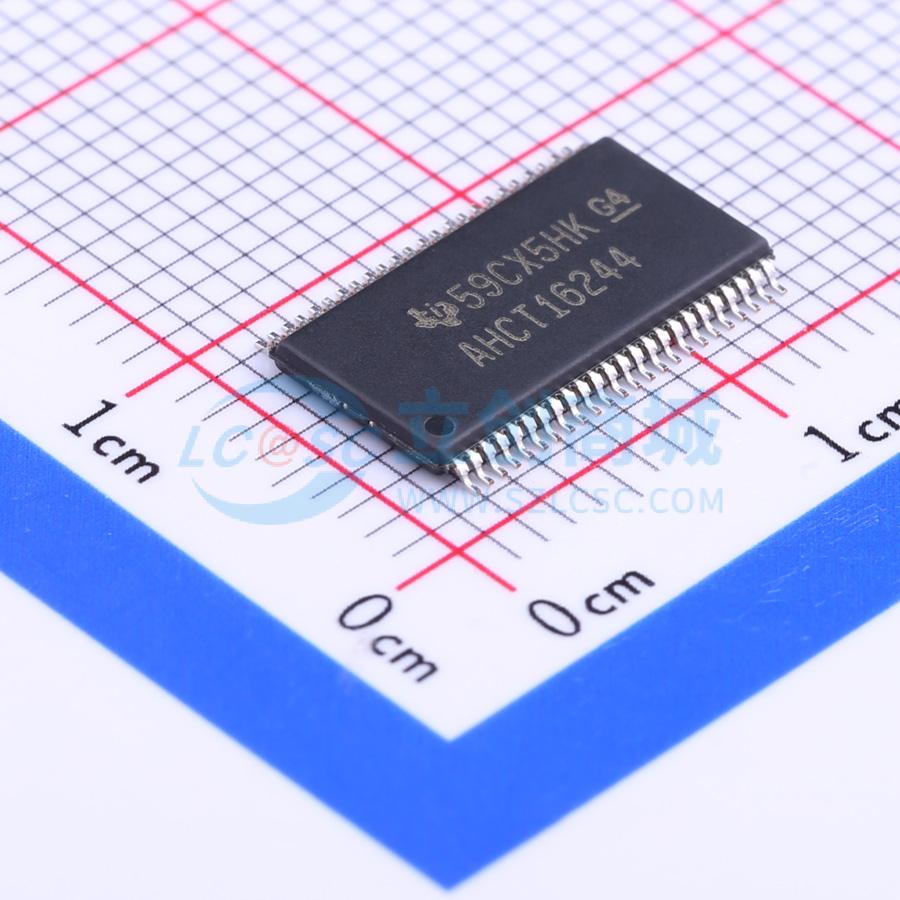

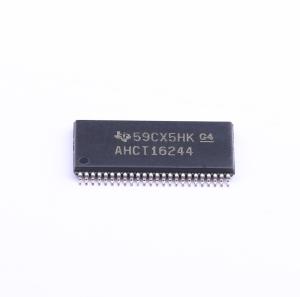

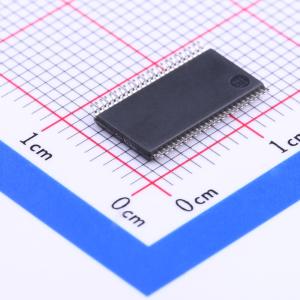

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT16244DGGR
16位缓冲器/驱动器，带三态输出，采用EPIC CMOS工艺，输入与TTL电压兼容，优化PCB布局，具备闩锁性能和ESD保护
- 描述
- SN74AHCT16244 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT16244DGGR
- 商品编号
- C7482
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 16 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 13ns@5V,50pF | |
| 功能特性 | 边沿速率可控；输出使能；电平转换 |
商品概述
SN74AHCT16244 是一款16位缓冲器和线路驱动器，专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度设计。
商品特性
- 属于德州仪器Widebus™家族
- 采用EPIC™（增强性能注入CMOS）工艺
- 输入与TTL电压兼容
- 分布布局的VCC和GND引脚可最大程度降低高速开关噪声
- 流穿架构可优化PCB布局
- 闩锁性能超过250 mA，符合JESD 17
- ESD防护超过2000 V，符合MIL-STD-883方法3015
- 塑料收缩小外形（DL）封装
- 薄型收缩小外形（DGG）封装
- 薄型超小外形（DGV）封装
- 380密耳细间距陶瓷扁平（WD）封装，中心间距为25密耳
应用领域
- 电信基础设施
- 无线基础设施
- 电子销售点
- 健康与健身
- 打印机及其他外设
- 电机驱动
