SN74AHC1G125DBVR

三态输出，单路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AHC1G125 具有三态输出的单路 2V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AHC1G125DBVR
商品编号: C7468

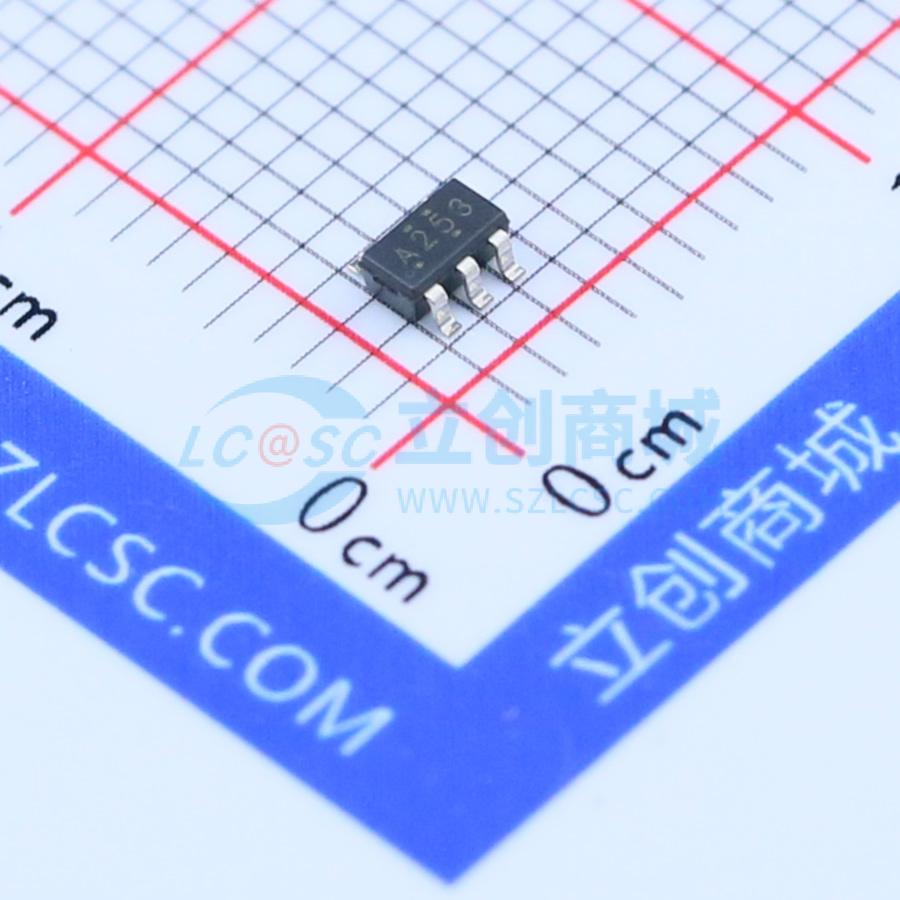

商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.06048克(g)

商品参数

商品概述

SN74AHC1G125是带三态输出的单总线缓冲门/线路驱动器，当输出使能输入为高电平时，输出禁用；当输出使能为低电平时，真实数据从A输入传输到Y输出。为确保上电或掉电期间保持高阻抗状态，输出使能应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。所有未使用的器件输入必须保持在VCC或GND，以确保器件正常工作。超过所列最大额定值的应力可能会对器件造成永久损坏，仅为应力额定值，不保证在超出推荐工作条件的情况下器件可正常工作，长期暴露在最大额定条件下可能影响器件可靠性。

商品特性

工作电压范围2V~5.5V
5V电压下最大传播延迟为6ns
低功耗，最大电源电流Icc为10μA
5V电压下输出驱动能力为±8mA
提供DBV、DCK、DRL三种封装类型
最大电源电压范围-0.5V~7V
输入电压范围-0.5V~7V
输出电压范围-0.5V~VCC+0.5V
输入钳位电流VI<0时为-20mA
输出钳位电流VO<0或VO>VCC时为±20mA
持续输出电流VO为0~VCC时为±25mA
VCC或GND的持续电流为±50mA
封装热阻抗：DBV封装206℃/W，DCK封装252℃/W，DRL封装142℃/W
存储温度范围-65℃~150℃

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74AHC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.5ns@5V,15pF
	功能特性	输出使能
