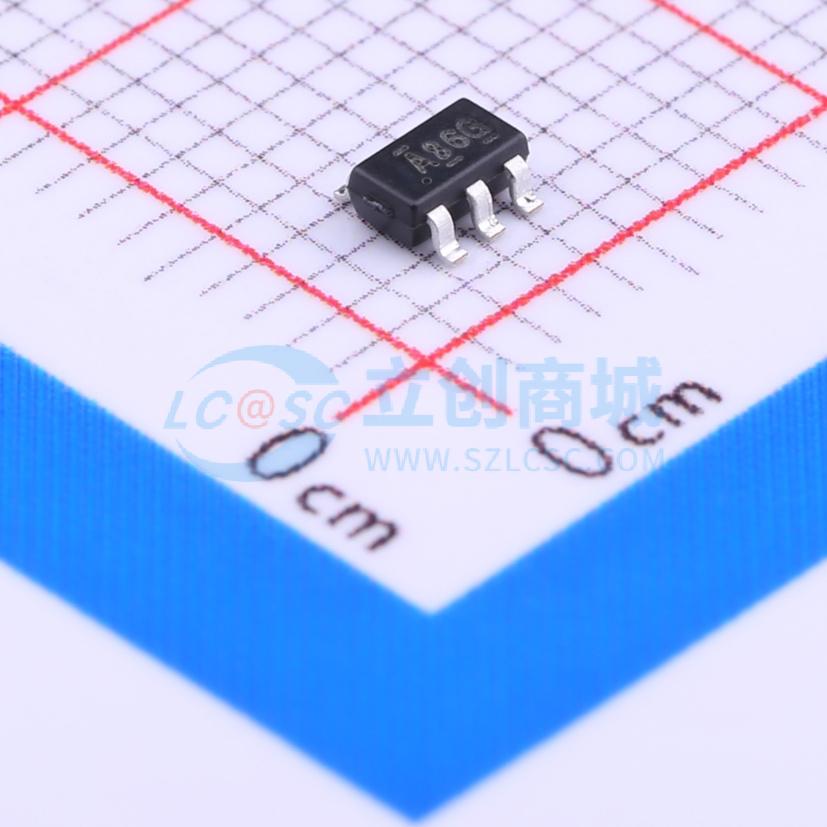

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC1G86DBVR
单路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G86 单路 2 输入、2V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G86DBVR
- 商品编号
- C7471
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 8.8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G86是单路2输入异或门，器件在正逻辑下实现异或布尔功能，可作为逻辑识别单元、偶校验单元、奇校验单元使用：当所有输入处于相同逻辑电平时，逻辑识别单元输出低电平有效；当偶数个输入有效时，偶校验单元输出低电平有效；当奇数个输入（仅2个输入中的1个）有效时，奇校验单元输出高电平有效。
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为8ns
- 低功耗，最大电源电流Icc为10μA
- 5V条件下输出驱动电流为±8mA
- 所有输入均具备施密特触发动作，电路可耐受较慢的输入上升和下降时间
- 闩锁性能超过250mA
- ESD防护满足标准要求，可承受2000V人体模型测试、200V机器模型测试、1000V带电器件模型测试
应用领域
- 相机
- 可编程逻辑控制器
- 通信基础设施
- 无线耳机
- 电机驱动与控制
- 电视
- 机顶盒
- 音频设备
