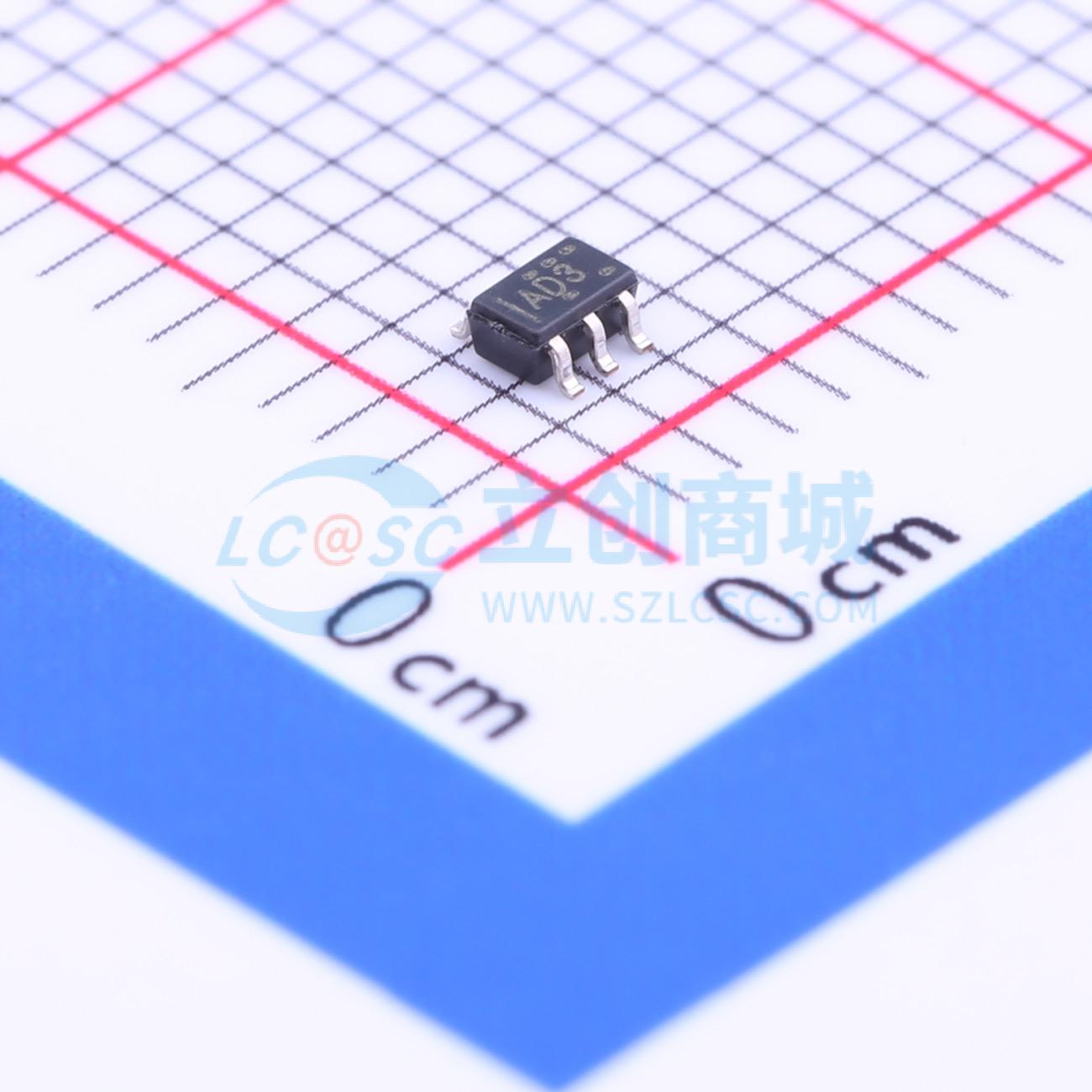

温馨提醒：图片仅供参考，商品以实物为准

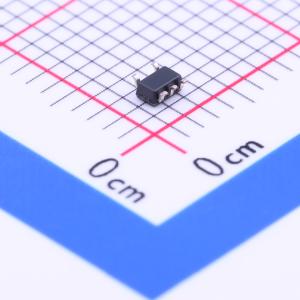

SN74AHC1GU04DCKR
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1GU04 单路 2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1GU04DCKR
- 商品编号
- C7472
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.7V~4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.1V | |
| 输出高电平(VOH) | 4V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
SN74AHC1GU04为单路反相门器件，可实现布尔功能Y = 非A，内部电路为单级反相结构。
商品特性
- 工作电源Vcc范围为2V~5.5V
- 采用无缓冲输出设计
- 闭锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准
- ESD防护等级：人体模型(A114-A)2000V，机器模型(A115-A)200V，充电器件模型(C101)1000V
- NC引脚无内部连接
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~7V，输出电压范围-0.5V~Vcc+0.5V
- 输出钳位电流范围为±20mA，连续输出电流范围为±25mA，Vcc或GND的连续电流范围为±50mA
- 不同封装热阻抗参数：DBV封装206℃/W，DCK封装252℃/W，DRL封装142℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用的输入必须接Vcc或GND，才可保证器件正常工作
- 超出所列最大额定值的应力可能会造成器件永久性损坏，仅为应力额定值，不保证在超出推荐工作条件的情况下可正常工作，长期处于最大额定条件下可能影响器件可靠性
- 可提供符合无铅环保要求的封装类型
应用领域
- 可用于模拟应用领域
- 可用于晶体振荡器
