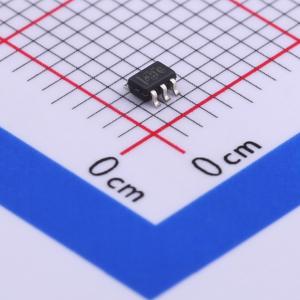

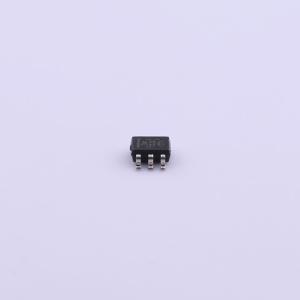

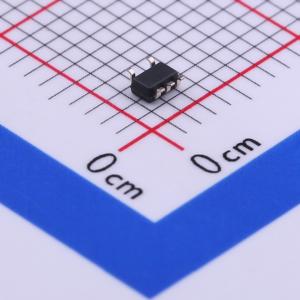

SN74AHC1G02DCKR

单路二输入正或非门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74AHC1G02 单路 2 输入、2V 至 5.5V 或非门
品牌名称: TI(德州仪器)
商品型号: SN74AHC1G02DCKR
商品编号: C7464
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

逻辑类型：或非门
电路数：1
输入数：2
电压 - 电源：2 V ~ 5.5 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：8mA，8mA
逻辑电平 - 低：0.5 V ~ 1.65 V
逻辑电平 - 高：1.5 V ~ 3.85 V
不同 V，最大 CL 时的最大传播延迟：7.5ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：SC-70-5
封装/外壳：5-TSSOP，SC-70-5，SOT-353

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	或非门
	通道数	1
	工作电压	2V~5.5V
	静态电流(Iq)	1uA
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	输入高电平(VIH)	1.5V~3.85V

	属性	参数值
	输入低电平(VIL)	500mV~1.65V
	输出高电平(VOH)	2.9V；1.9V；4.4V
	输出低电平(VOL)	440mV
	系列	74AHC系列
	传播延迟(tpd)	6.5ns@5V,50pF
	工作温度	-40℃~+85℃
	输入通道数	2
