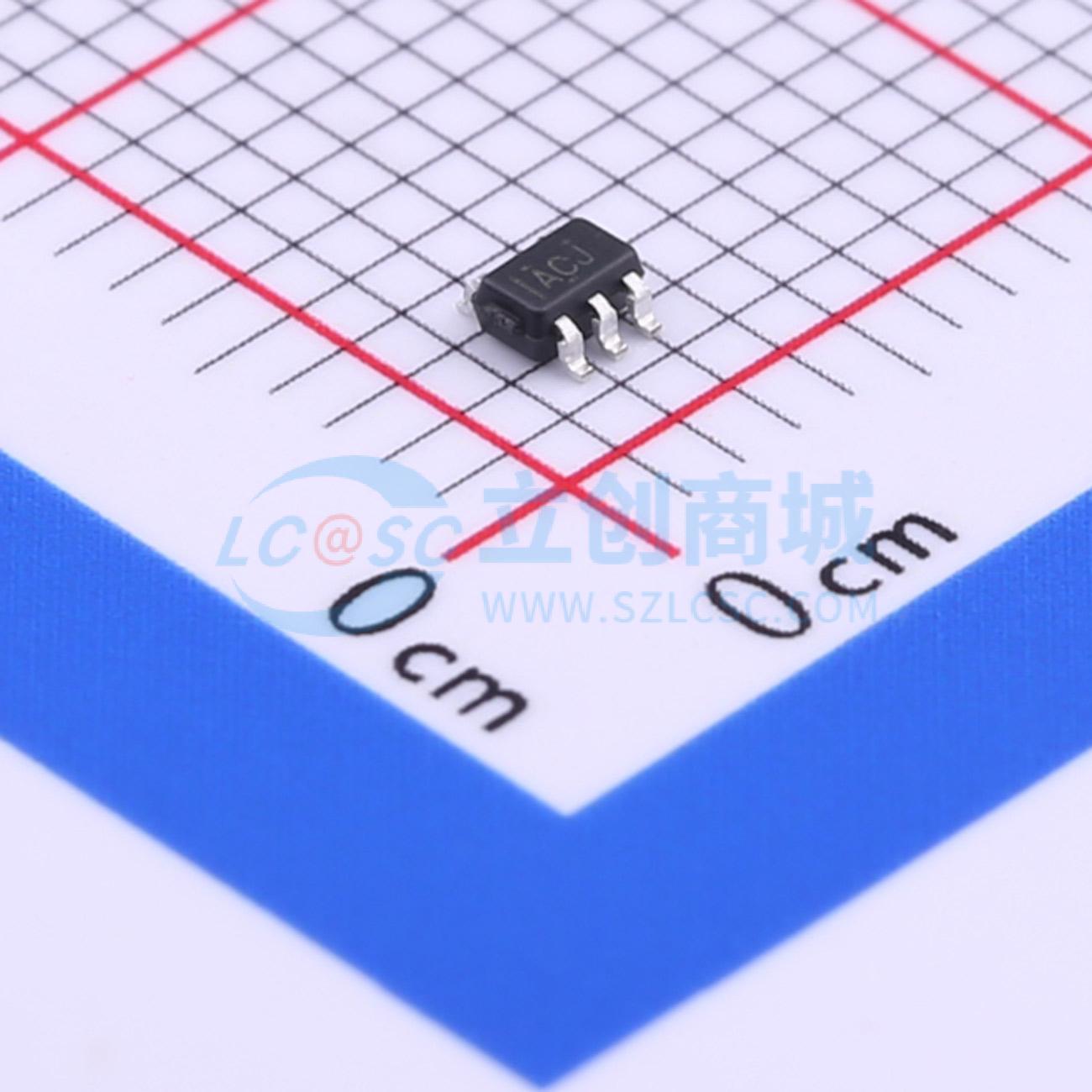

SN74AHC1G04DCKR
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC1G04 单路 2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G04DCKR
- 商品编号
- C7466
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 4.4V；2.9V；1.9V；3.8V；2.48V | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
商品概述
产品为单施密特触发反相门，型号为SN74AHC1G04，内含一个反相门，实现逻辑功能Y = 非A，NC引脚无内部连接。
商品特性
- 工作电压范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6.5ns
- 功耗较低，最大电源电流ICC为10μA
- 5V条件下输出驱动能力为±8mA
- 所有输入端均具备施密特触发特性，可耐受较慢的输入上升时间与下降时间
- 闩锁性能超过250mA，符合JESD 17标准
- 所有未使用的输入端必须接至VCC或GND，以保证器件正常工作
