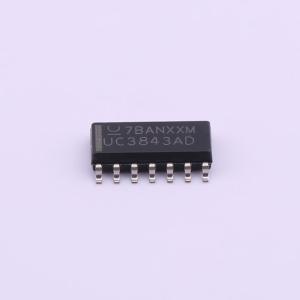

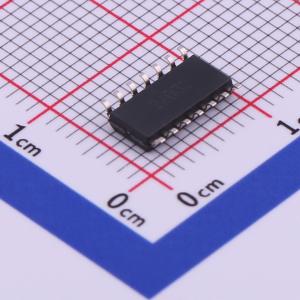

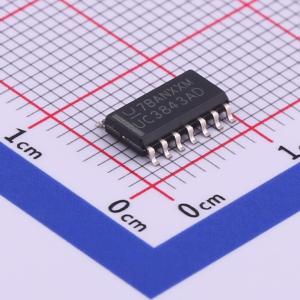

温馨提醒：图片仅供参考，商品以实物为准
UC3843ADTR
UC3843ADTR
- 描述
- UC3843A 电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3843ADTR
- 商品编号
- C523747
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7.6V~30V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品特性
- 优化用于离线和 DC-DC 转换器
- 低启动电流 (<0.5 mA)
- 调整振荡器放电电流
- 自动前馈补偿
- 脉冲逐个限流
- 增强的负载响应特性
- 具有迟滞的欠压锁定
- 双脉冲抑制
- 大电流图腾柱输出
- 内部调整带隙基准
- 最高 500 kHz 工作频率
- 使用 WEBENCH Power Designer 创建自定义设计
应用领域
- 开关电源供应器（SMPS）
- DC-DC 转换器
- 电源模块
- 工业电源供应器
- 电池供电电源供应器
