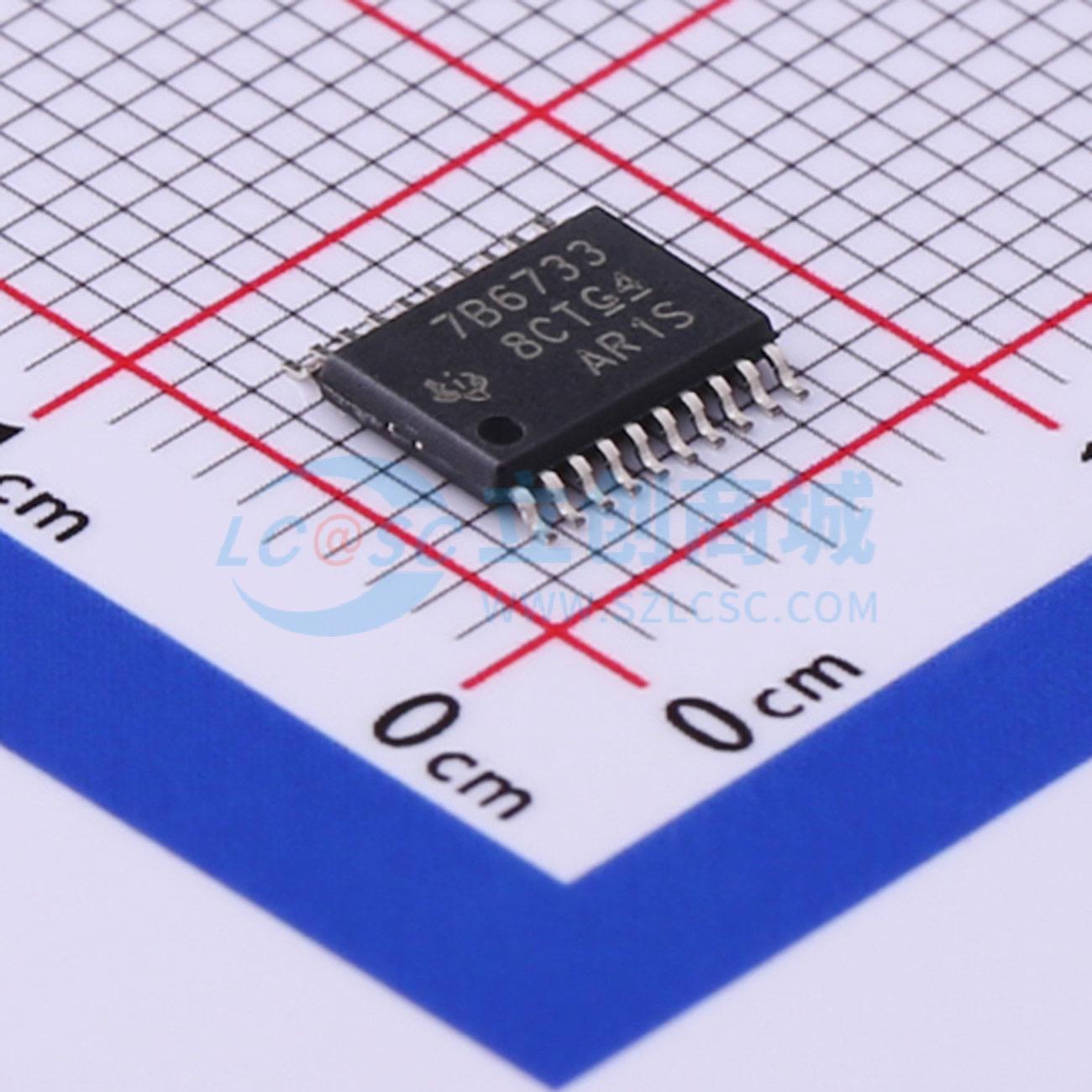

温馨提醒：图片仅供参考，商品以实物为准

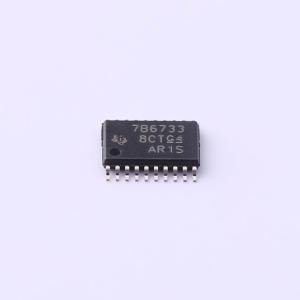

TPS7B6733QPWPRQ1

具有电源正常指示功能的汽车类 450mA、电池供电运行 (40V)、高 PSRR、低 IQ、低压降稳压器

SMT扩展库PCB免费打样

描述: TPS7B67-Q1 汽车类 450mA 高电压超低 Iq 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7B6733QPWPRQ1
商品编号: C523759
商品封装: HTSSOP-20
包装方式: 编带
商品毛重: 0.127克(g)

商品参数

商品概述

TPS7B6701-Q1、TPS7B6733-Q1 和 TPS7B6750-Q1 器件（TPS7B67xx-Q1）是低压差线性稳压器，设计用于最高 40V 的 V_IN 工作电压。轻载时仅 15μA 的静态电流可大幅延长汽车电池的续航时间，这些器件可驱动高达 450mA 的负载。 TPS7B67xx-Q1 系列器件具备集成的短路和过流保护功能。上电时会实现复位延迟和电源正常信号，以指示输出电压稳定且处于稳压状态。可通过外部电容对延迟进行编程。使能功能可通过 MCU 的 I/O 端口来激活和停用该器件。该系列器件的工作温度范围为 -40℃ 至 125℃。

商品特性

适用于汽车应用
通过 AEC-Q100 认证，结果如下：器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
器件 HBM ESD 分类等级为 H2
器件 CDM ESD 分类等级为 C3B
4V 至 40V 宽 V_IN 输入电压范围，可承受最高 45V 的瞬态电压
最大输出电流 450mA
低静态电流（I_Q）
- 当 EN = 低电平（关断模式）时，<4μA
- 轻载时典型值为 15μA
低 ESR（0.001 至 20Ω）陶瓷输出稳定电容（当 V_0 ≥ 2.5V 时为 10μF 至 500μF，当 V_0 = 1.5V 至 2.5V 时为 22μF 至 500μF）
400mA 时最大压差为 450mV
可调 1.5V 至 18V 输出电压
低输入电压跟踪至欠压锁定（UVLO）
集成上电复位功能
- 可编程复位脉冲延迟
- 开漏复位输出
集成故障保护功能
- 热关断
- 短路保护
20 引脚 HTSSOP 封装

应用领域

汽车领域
信息娱乐调谐器电源
车身控制模块
常通电池应用
网关应用
远程无钥匙进入系统
防盗锁止系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	450mA
	电源纹波抑制比(PSRR)	40dB@(100kHz)

	属性	参数值
	压差	450mV@(400mA)
	静态电流(Iq)	25uA
	特性	过热保护；热关断
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
