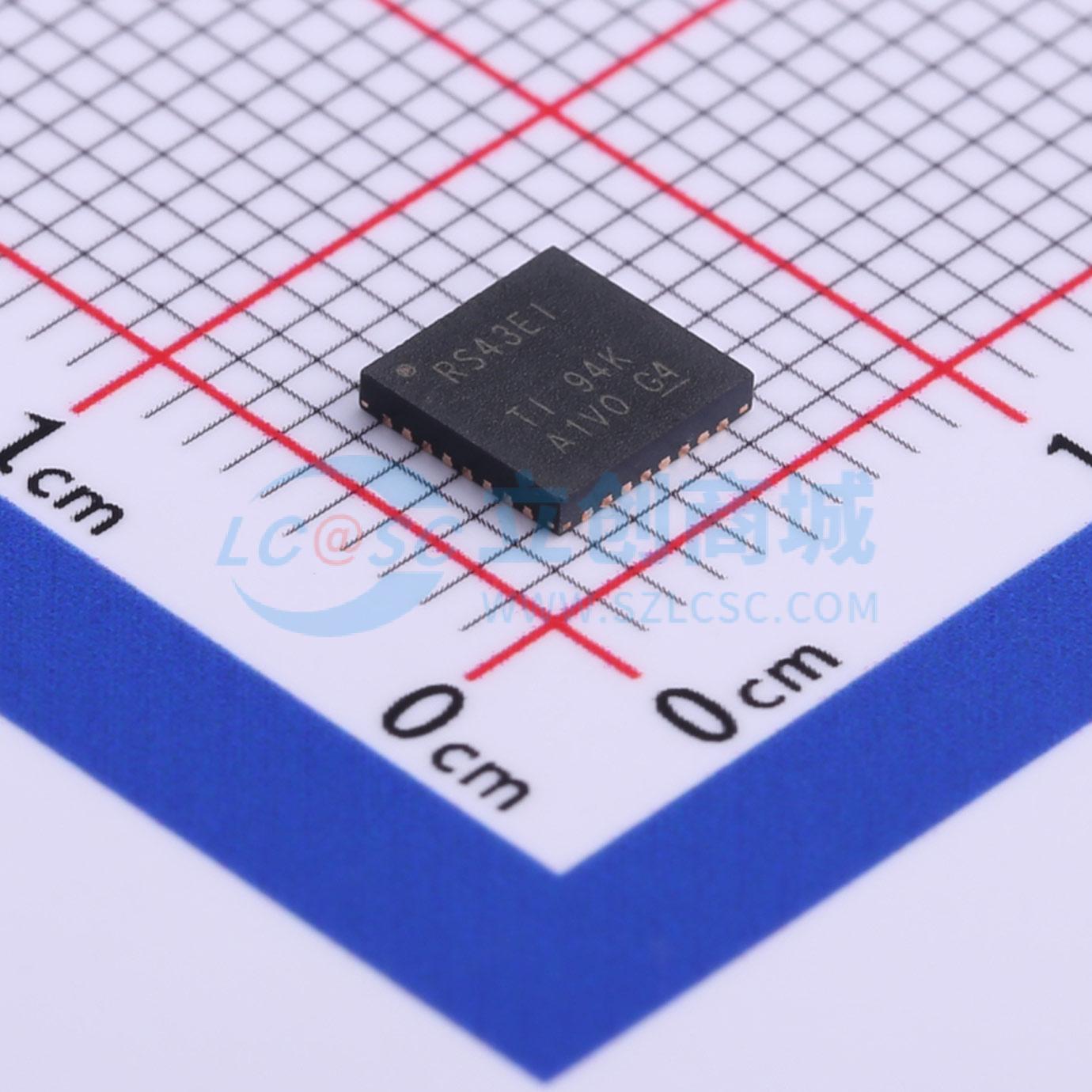

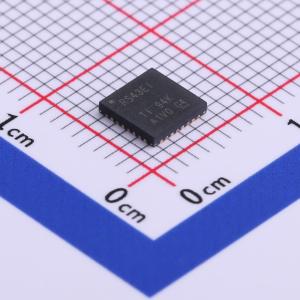

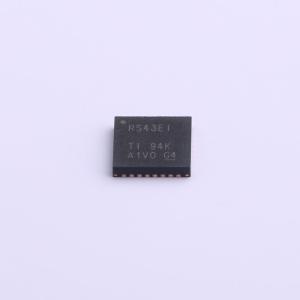

TRS3243EIRHBR

TRS3243E器件由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，其串口连接引脚具备±15 kV ESD（HBM和IEC61000 - 4 - 2，气隙放电）和±8 kV ESD（IEC61000 - 4 - 2，接触放电）保护功能。该器件符合TIA/EIA - 232 - F标准要求，可在异步通信控制器和串口连接器之间提供电气接口。这种驱动器和接收器的组合与IBM PC/AT或兼容设备中典型串口的需求相匹配。电荷泵和四个小型外部电容器允许器件通过单一3 V至5.5 V电源供电运行。此外，该器件包含一个始终激活的同相输出（ROUT2B），这使得使用振铃指示器的应用在器件掉电时仍能传输数据。该器件的数据信号传输速率最高可达250 kbit/s，驱动器输出压摆率最大为30 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能开启。在此操作模式下，如果器件未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF设置为低电平，驱动器和接收器（除ROUT2B外）都将关闭，电源电流将降至1 μA。断开串口连接或关闭外设驱动器会触发自动掉电状态。

当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能，在驱动串口鼠标时应如此操作。启用自动掉电功能后，当任何接收器输入接收到有效信号时，器件将自动激活。如果任何接收器输入存在RS - 232信号，INVALID输出将用于通知用户。如果任何接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的时间小于30 μs，则INVALID为高电平（有效数据）。如果所有接收器输入电压在 - 0.3 V至0.3 V之间的时间超过30 μs，则INVALID为低电平（无效数据）。

TRS3243EC的工作温度范围为0℃至70℃，TRS3243EI的工作温度范围为 - 40℃至85℃。

• 适用于IBM PC/AT串口的单芯片单电源接口
• RS - 232总线引脚的ESD保护：±15 kV人体模型（HBM）
• ±8 kV IEC61000 - 4 - 2接触放电保护
• ±15 kV IEC61000 - 4 - 2气隙放电保护
• 符合或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 可在3 V至5.5 V VCC电源下工作
• 始终激活的同相接收器输出（ROUT2B）
• 设计数据传输速率最高可达500 kbit/s
• 低待机电流：典型值为1 μA
• 外部电容器：4个0.1 μF
• 3.3 V电源可接受5 V逻辑输入
• 设计可与行业标准'3243E器件互换
• 支持串口鼠标驱动
• 自动掉电功能，未检测到有效RS - 232信号时禁用驱动器输出
• 封装选项包括塑料小外形（DW）、收缩小外形（DB）和薄收缩小外形（PW）封装

• 电池供电系统
• 个人数字助理（PDA）
• 笔记本电脑
• 掌上电脑、手持设备
