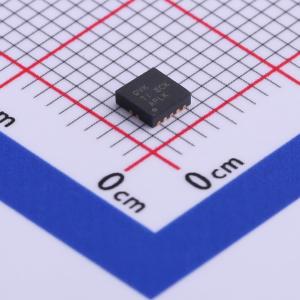

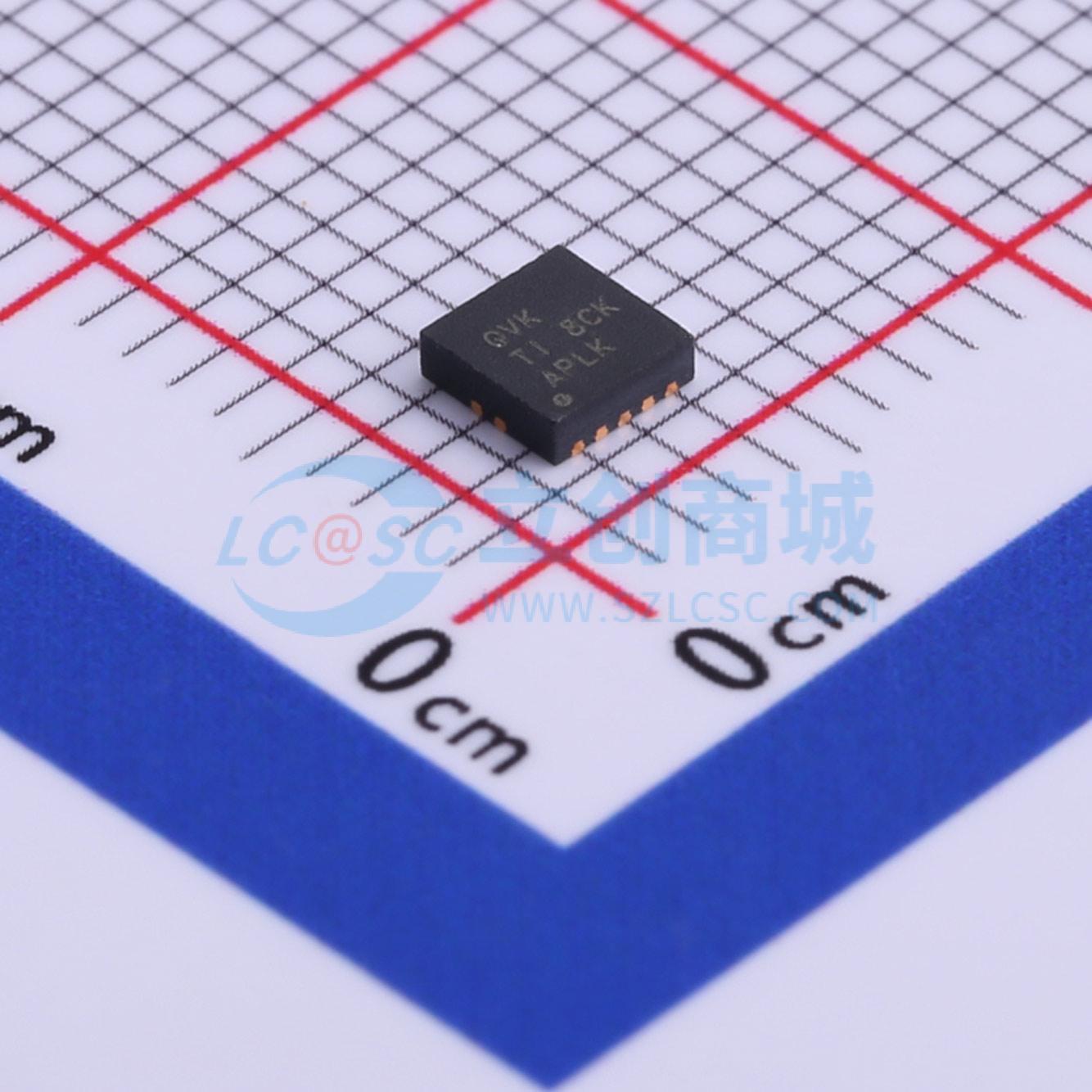

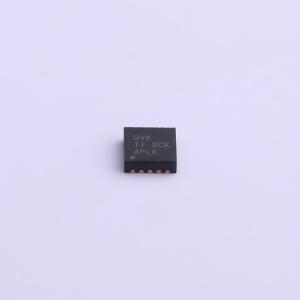

TPS74801TDRCRQ1

具有电源正常指示功能的汽车类 1.5A、低输入电压 (0.8V)、可调节超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS74801-Q1 可调节（0.8V 至 3.6V）、可编程软启动汽车单路输出 1.5A LDO 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS74801TDRCRQ1
商品编号: C523781
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS74801-Q1低压差（LDO）线性稳压器为各种应用提供了一种易于使用的可靠电源管理解决方案。用户可编程软启动功能通过降低启动时的电容性浪涌电流，将对输入电源的压力降至最低。软启动具有单调性，非常适合为多种不同类型的处理器和ASIC供电。使能输入和电源正常输出便于与外部稳压器进行轻松排序。这种完全的灵活性允许用户配置满足FPGA、DSP和其他有特殊启动要求的应用的排序需求的解决方案。精密基准电压源和误差放大器在负载、线路、温度和工艺变化范围内可实现2%的精度。该器件使用任何大于或等于2.2 μF的电容时都能保持稳定，DRC封装的器件在-40℃至105℃温度范围内完全符合规格要求，RGW封装的器件在-40℃至125℃温度范围内完全符合规格要求。TPS74801-Q1采用小型3mm×3mm SON-10封装，可实现高度紧凑的整体解决方案尺寸。为了与TPS74401兼容，它也提供5×5 QFN-20封装。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C4B
输出电压（VOUT）范围：0.8 V至3.6 V
超低输入电压（VIN）范围：0.8 V至5.5 V
偏置电压（VBias）范围：2.7 V至5.5 V
低压差：在1.5 A、VBias = 5 V时，典型值为60 mV
电源正常（PG）输出可用于电源监控或为其他电源提供排序信号
在线路/负载/温度变化范围内精度为2%
可编程软启动提供线性电压启动
VBias允许在低VIN下工作，并具有良好的瞬态响应
使用任何大于或等于2.2 μF的输出电容时都能保持稳定
提供小型3mm×3mm×1mm SON-10和5×5 QFN-20封装

应用领域

FPGA应用
DSP内核和I/O电压后级稳压应用
有特殊启动时间或排序要求的应用
热插拔和浪涌控制

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	165mV@(1.5A)
	噪声	37.5uVrms
	特性	过流保护；软启动；过热保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
