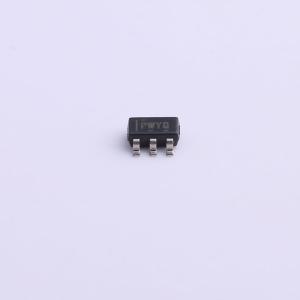

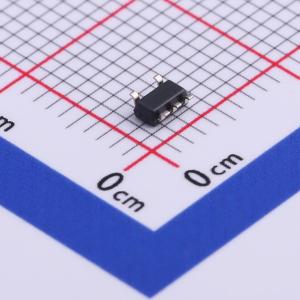

TPS73101DBVT

具有反向电流保护和使能功能的 150mA、高精度、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS731 具有反向电流保护的无电容、NMOS、150mA 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS73101DBVT
商品编号: C523782
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.157克(g)

商品参数

商品概述

TPS731xx系列低压差（LDO）线性稳压器采用了一种新的拓扑结构：电压跟随器配置中的NMOS传输元件。这种拓扑结构在使用低等效串联电阻（ESR）输出电容时是稳定的，甚至允许在无电容的情况下工作。该器件还提供高反向阻断能力（低反向电流），且接地引脚电流在所有输出电流值下几乎保持恒定。 TPS731xx采用先进的BiCMOS工艺，在实现极低压差和低接地引脚电流的同时，还能保证高精度。在未启用时，电流消耗小于1 μA，非常适合便携式应用。极低的输出噪声（使用0.1 μF CN R时为30 μVRMS）非常适合为压控振荡器（VCO）供电。这些器件具备热关断和折返式限流保护功能。

商品特性

无论有无各类电容均能保持稳定
输入电压范围为1.7 V至5.5 V
超低压差：典型值为30 mV（150 mA负载）
出色的负载瞬态响应 —— 无论有无可选输出电容
新型NMOS拓扑结构可实现低反向泄漏电流
低噪声：典型值为30 μVRMS（10 kHz至100 kHz）
初始精度为0.5%
在电源、负载和温度变化范围内的总体精度为1%
关断模式下最大静态电流（IQ）小于1 μA
具备热关断以及规定的最小和最大限流保护
提供多种输出电压版本
固定输出电压范围为1.20 V至5 V，可调输出电压范围为1.2 V至5.5 V，可定制输出电压

应用领域

智能电网与能源
楼宇自动化
机顶盒
医疗设备
测试与测量
销售点终端
无线基础设施

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	58dB@(100Hz)

	属性	参数值
	压差	100mV@(150mA)
	噪声	30uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
