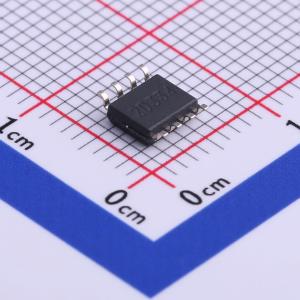

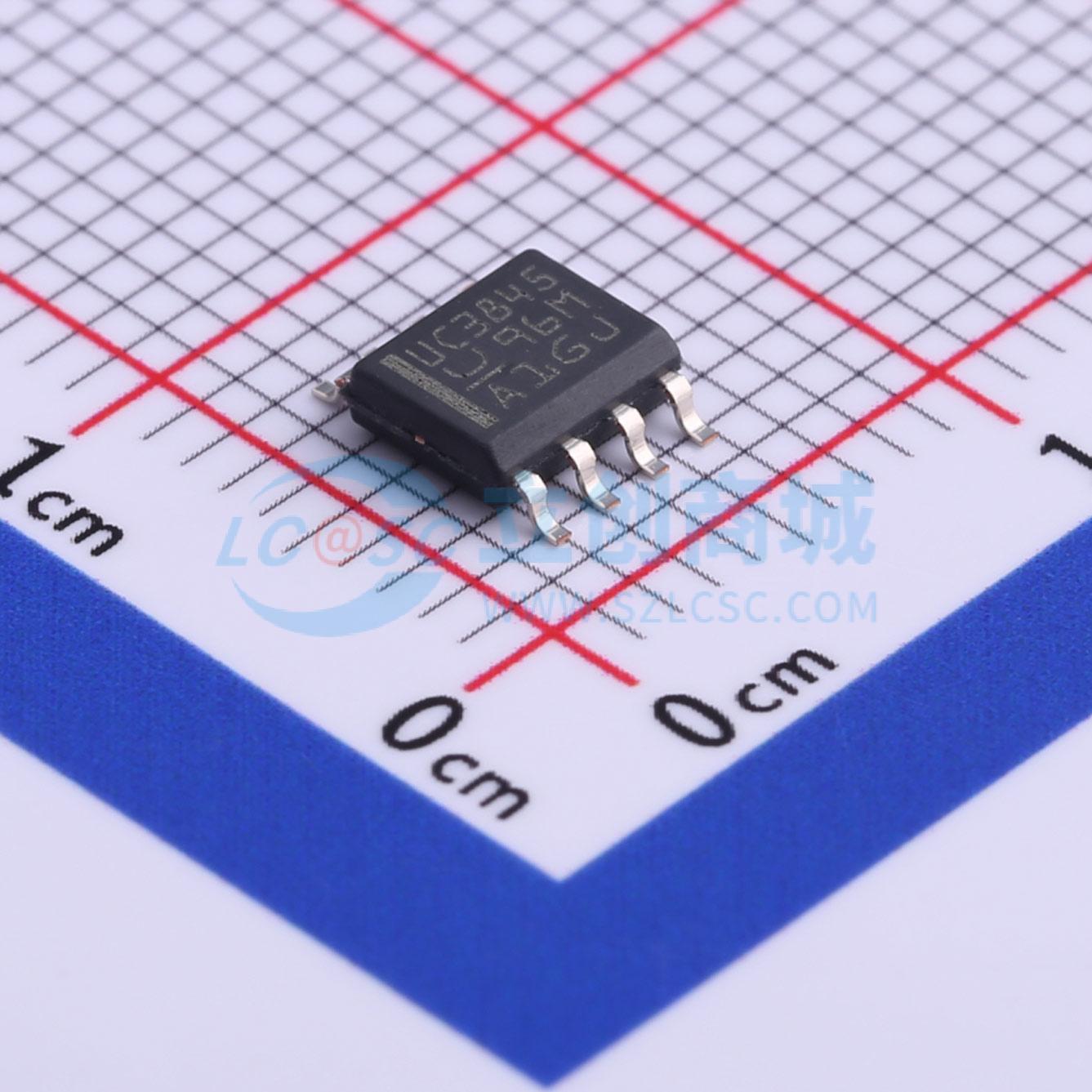

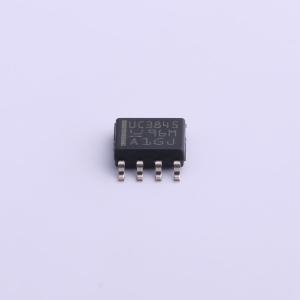

温馨提醒：图片仅供参考，商品以实物为准

UC3845D8TR

UCx84x 电流模式 PWM 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3845 电流模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: UC3845D8TR
商品编号: C523771
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

UCx84x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，仅需最少数量的外部元件。内部集成的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确调整的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、同时提供限流控制的脉宽调制（PWM）比较器，以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

UCx84x系列提供多种封装选项、温度范围选项、最大占空比选择，以及开启和关断阈值与迟滞范围选择。具有较高开启或关断迟滞的器件是离线电源的理想选择，而迟滞范围较窄的器件则适用于直流-直流应用。UC184x器件的工作温度范围为 -55℃至125℃，UC284x系列为 -40℃至85℃，UC384x系列为0℃至70℃。

商品特性

针对离线和直流-直流转换器进行优化
低启动电流（<1 mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带迟滞的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部微调的带隙基准源
最高500 kHz工作频率
低输出电阻的误差放大器

应用领域

任意极性的开关稳压器
变压器耦合的直流-直流转换器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	12V~28V
	开关频率	500kHz
	最大占空比	50%

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃
	反馈方式	原边反馈
