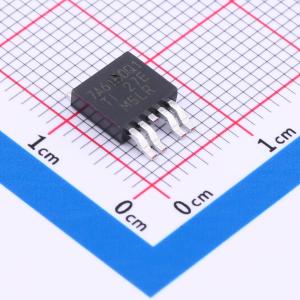

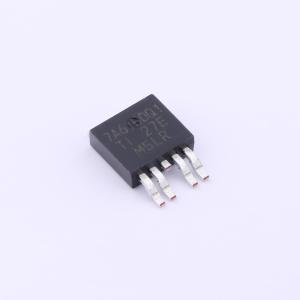

TPS7A6150QKVURQ1

具有使能功能的汽车类 300mA、电池供电运行 (40V)、超低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 25μA 静态电流的 300mA 40V 低压降稳压器 5-TO-252 -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7A6150QKVURQ1
商品编号: C523761
商品封装: TO-252-4
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS7A60-Q1 和TPS7A61-Q1 是一系列低压降线性稳压器，专为在轻负载应用中实现低功耗和小于 25µA 的静态电流而设计的要求。这些器件具有集成式过流保护功能，采用的设计甚至在使用低ESR 陶瓷电容器时也可实现稳定工作。在器件启动过程中实施上电复位迟滞，以指示输出电压达到稳定且处于稳压范围内。上电复位迟滞是固定的（典型值为 250µs），也可通过外部电容器进行编程。低压跟踪特性允许使用更小的输入电容器并且有可能在冷启动期间无需使用升压转换器。凭借这些特性，这些器件非常适合用于各种汽车应用的电源的要求。

商品特性

符合面向汽车应用的AEC-Q100 标准
温度等级1： -40°C 至 125°C ，TA 结温范围： -40°C 至 150°C ，TJ
低压降：在 IOUT = 150mA 时为 300mV
最大输出电流为300mA
超低静态电流：轻负载时 IQUIESCENT = 25µA（典型值）ENABLE = 低电平时ISLEEP <2µA
3.3V 和5V 固定输出电压
低ESR 陶瓷输出稳定电容器
集成上电复位：可编程延迟开漏复位输出
集成故障保护：低输入电压跟踪
耐热增强型电源封装：5 引脚TO-263（KTT、D2PAK）5 引脚TO-252（KVU、DPAK）

应用领域

汽车音响主机
汽车中心信息显示屏
混合仪表组可编程复位延迟选项

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	500mV@(250mA)
	静态电流(Iq)	25uA
	特性	过流保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
