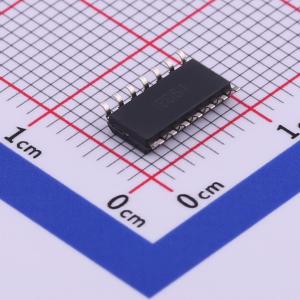

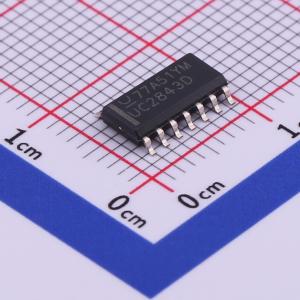

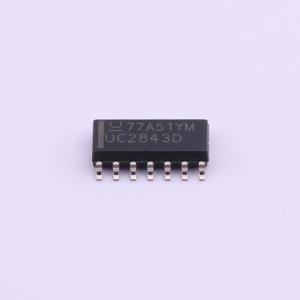

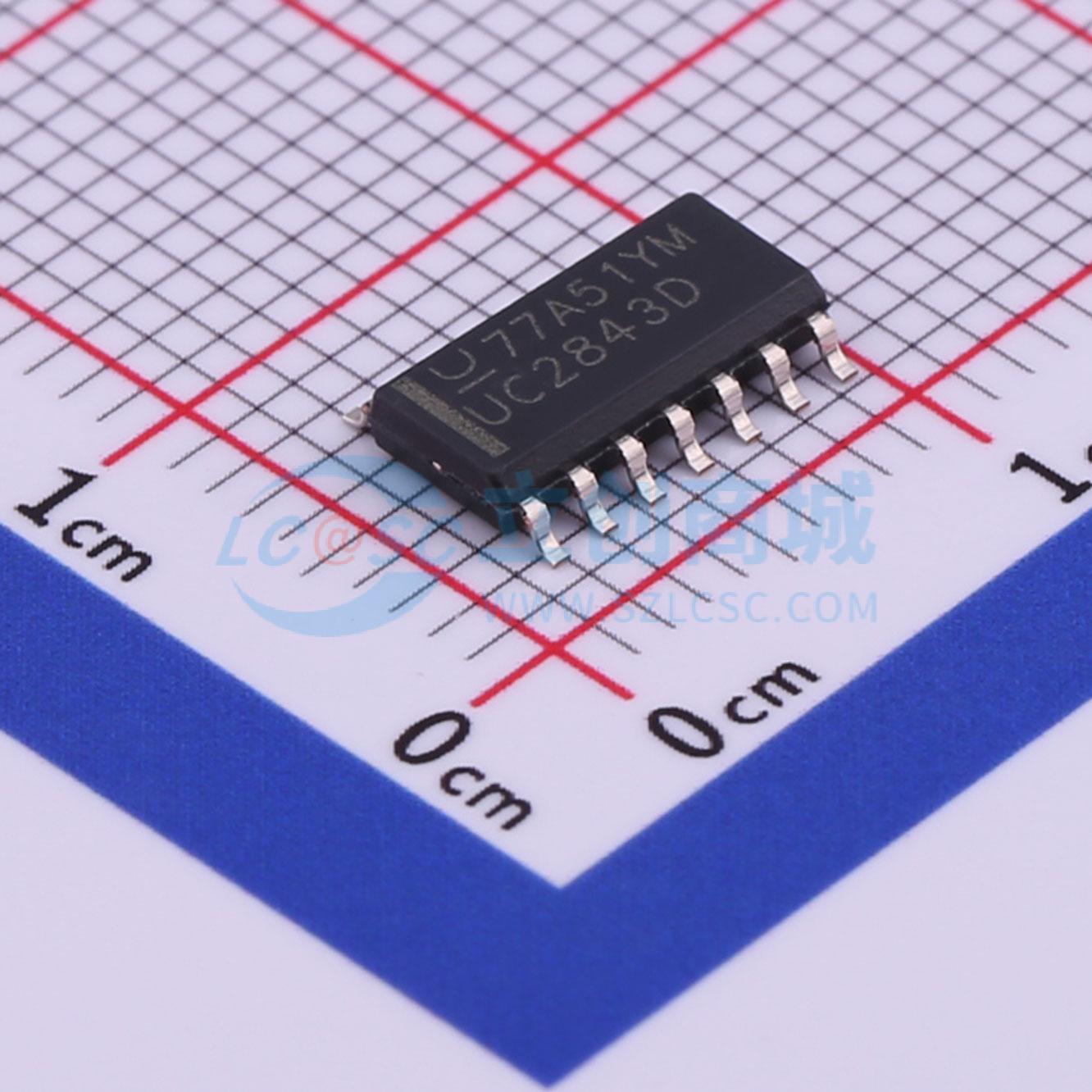

UC2843DTR

UCx84x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，仅需最少数量的外部元件。内部集成的电路包括欠压锁定（UVLO），其启动电流小于1 mA，以及在误差放大器输入端经过精确调整的精密基准源。其他内部电路包括确保锁存操作的逻辑电路、同时提供限流控制的脉宽调制（PWM）比较器，以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。

UCx84x系列提供多种封装选项、温度范围选项、最大占空比选择，以及开启和关断阈值与迟滞范围选择。具有较高开启或关断迟滞的器件是离线电源的理想选择，而迟滞范围较窄的器件则适用于直流-直流应用。UC184x器件的工作温度范围为 -55℃至125℃，UC284x系列为 -40℃至85℃，UC384x系列为0℃至70℃。

• 针对离线和直流-直流转换器进行优化
• 低启动电流（<1 mA）
• 自动前馈补偿
• 逐脉冲电流限制
• 增强的负载响应特性
• 带迟滞的欠压锁定
• 双脉冲抑制
• 大电流图腾柱输出
• 内部微调的带隙基准源
• 最高500 kHz工作频率
• 低输出电阻的误差放大器

• 任意极性的开关稳压器
• 变压器耦合的直流-直流转换器
