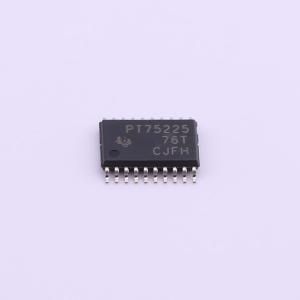

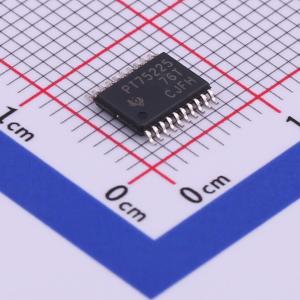

温馨提醒：图片仅供参考，商品以实物为准

TPS75225QPWP

2.5V 2A 5.5V

描述: TPS752 具有电源正常指示功能的 2A 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS75225QPWP
商品编号: C523767
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

TPS752xxQ和TPS754xxQ是低压差稳压器，分别集成上电复位和电源良好功能。器件可提供2A输出电流，TPS75233Q、TPS75433Q的压差典型值为210mV；满载时静态电流为75μA，器件禁用时静态电流可降至1μA。针对大负载电流变化设计了快速瞬态响应，采用PMOS传输元件，压差与输出电流成正比；静态电流极低且与输出负载无关，在1mA至2A的整个输出电流范围内典型值为75μA，可延长电池供电系统的工作寿命。EN引脚接低电平输入电压时器件使能，该系列具备睡眠模式，给EN引脚施加TTL高电平信号可关闭稳压器，在25℃时静态电流可降至1μA以下。TPS752xxQ的复位输出可在欠压条件下启动微型计算机和微处理器系统的复位，内置比较器监测稳压器输出电压以检测稳压输出的欠压情况，当输出达到其稳压值的95%时，经过100ms延迟后复位输出进入高阻态；当稳压输出被拉低至其稳压值的95%以下时，复位输出变为逻辑低电平。TPS754xxQ带有电源良好引脚，为开漏输出高电平有效，可用于上电复位或低电量指示。该系列提供1.5V、1.8V、2.5V、3.3V固定输出版本以及可调版本，可调版本输出电压可在1.5V~5V范围内编程；固定输出版本在全线路、负载、温度范围内输出电压最大容差为2%，采用20引脚TSSOP(PWP)封装，具备热关断保护功能，器件需遵循适当防护流程避免ESD损坏，可调版本可通过外接电阻分压实现编程。

商品特性

为2A输出低压差稳压器，提供1.5V、1.8V、2.5V、3.3V固定输出版本及1.5V~5V可调输出版本
TPS752xxQ带开漏上电复位功能，具备100ms复位延迟
TPS754xxQ带开漏电源良好状态输出
TPS75233Q在2A输出下，压差典型值为210mV
典型静态电流低至75μA，器件关闭后静态电流可降至1μA以下
具备快速瞬态响应能力，适配大负载电流变化场景
固定输出版本在指定条件下输出电压容差不超过2%
采用20引脚TSSOP PowerPAD (PWP)封装
具备热关断保护功能
支持睡眠模式，可通过EN引脚控制使能状态
TPS752xxQ内置欠压检测比较器

应用领域

电信领域
服务器领域
DSP供电
FPGA供电

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	2.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	60uVrms
	功能特性	使能控制；复位功能；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
