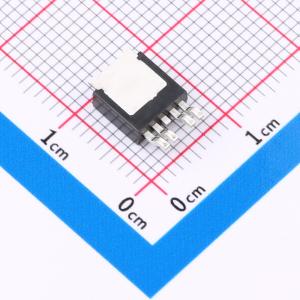

TPS7A6050QKVURQ1

具有电源正常指示功能的汽车类 300mA、电池供电运行 (40V)、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A60-Q1 具有 25μA 静态电流的 300mA 40V 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A6050QKVURQ1
商品编号: C523762
商品封装: TO-252-4
包装方式: 编带
商品毛重: 0.63克(g)

商品参数

商品概述

TPS7A60-Q1和TPS7A61-Q1是一系列低压差线性稳压器，专为低功耗设计，在轻载应用中的静态电流小于25 µA。这些器件集成了过流保护功能，即使使用低ESR陶瓷电容也能实现稳定运行。器件启动时会执行上电复位延迟，以指示输出电压稳定且处于稳压状态。上电复位延迟是固定的（典型值为250 µs），也可通过外部电容进行编程。低压跟踪功能允许使用更小的输入电容，并且在冷启动条件下可能无需使用升压转换器。由于具备这些特性，这些器件非常适合用于各种汽车应用的电源。

商品特性

符合汽车应用的AEC-Q100标准
- 温度等级1：环境温度TA为 -40°C至125°C
- 结温TJ：-40°C至150°C
低压差电压
- 输出电流IOUT = 150 mA时为300 mV
7 V至40 V的宽输入电压范围，可承受高达45 V的瞬态电压
最大输出电流300 mA
超低静态电流：轻载时静态电流IQUIESCENT = 25 µA（典型值），使能端ENABLE为低电平时睡眠电流ISLEEP < 2 µA
3.3 V和5 V固定输出电压
低ESR陶瓷输出稳定电容
集成上电复位功能
- 可编程延迟
- 开漏复位输出
集成故障保护功能
- 短路和过流保护
- 热关断
低输入电压跟踪
热增强型功率封装
- 5引脚TO - 263（KTT、D2PAK）
- 5引脚TO - 252（KVU、DPAK）

应用领域

汽车主机
汽车中央信息显示屏
混合式仪表盘

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	300mV@(150mA)
	静态电流(Iq)	40uA
	特性	热关断；过流保护；短路保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
