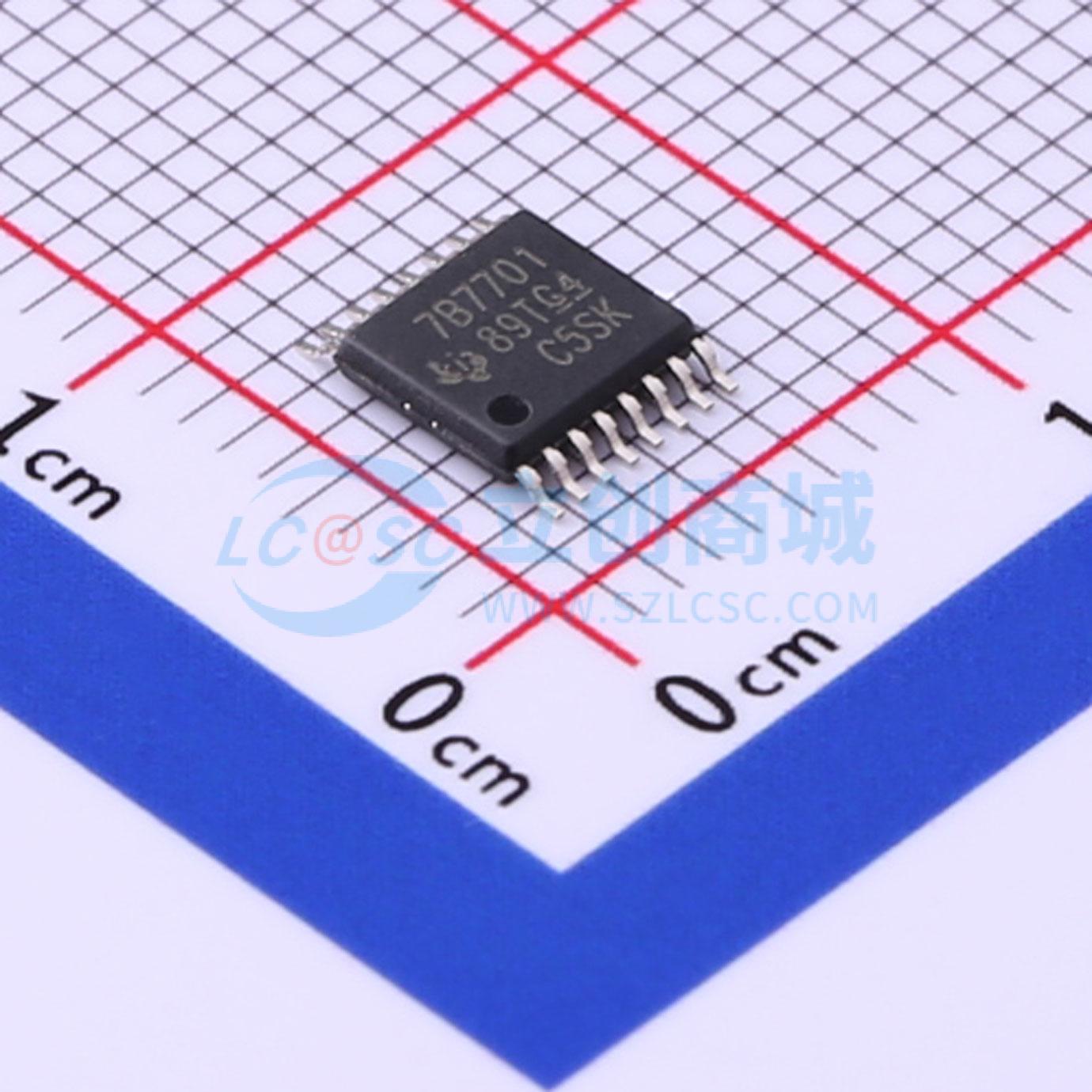

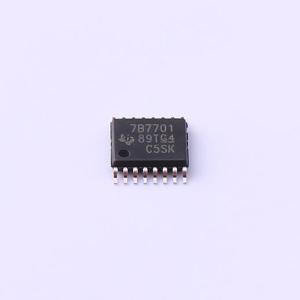

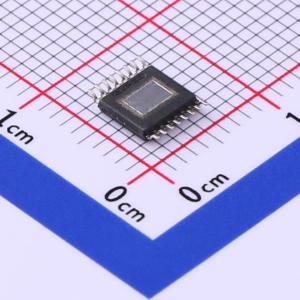

温馨提醒：图片仅供参考，商品以实物为准
TPS7B7701QPWPRQ1
汽车类 300mA、电池供电运行 (40V)、可调节天线低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7B7701-Q1 TPS7B770x-Q1 具有电流感应功能的单通道和双通道天线 LDO
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7B7701QPWPRQ1
- 商品编号
- C523760
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.5V~20V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 73dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(100mA) | |
| 静态电流(Iq) | 1mA | |
| 特性 | 反接保护；过流保护；短路保护；过热保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 适用于汽车应用
- 通过 AEC-Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围为 -40°C 至 125°C
- 器件 HBM ESD 分类 2
- 器件 CDM ESD 分类 C4B
- 带电流检测和可调电流限制的单通道和双通道 LDO
- 4.5 V 至 40 V 宽输入电压范围，45 V 负载突降
- 将 FB 连接到 GND 时为电源开关模式
- 1.5 V 至 20 V 可调输出电压
- 每通道最高 300 mA 输出电流
- 通过外部电阻实现可调电流限制
- 高精度电流检测，无需进一步校准即可在低电流下检测天线开路状态
- 高电源抑制比：100 Hz 时典型值为 73 dB
- 集成反极性保护，低至 -40 V，无需外部二极管
- 100 mA 负载时最大压降为 500 mV
- 输出电容在 2.2 μF 至 100 μF 范围内（ESR 为 1 mΩ 至 5 Ω）时稳定
- 集成保护和诊断功能：
- 热关断
- 欠压锁定 (UVLO)
- 短路保护
- 反接电池极性保护
- 反向电流保护
- 输出短路到电池保护
- 输出电感负载钳位
- 通道和器件之间的多路复用电流检测
- 能够通过电流检测区分所有故障
应用领域
- 信息娱乐有源天线电源
- 环视摄像头电源
- 小电流应用的高端电源开关
