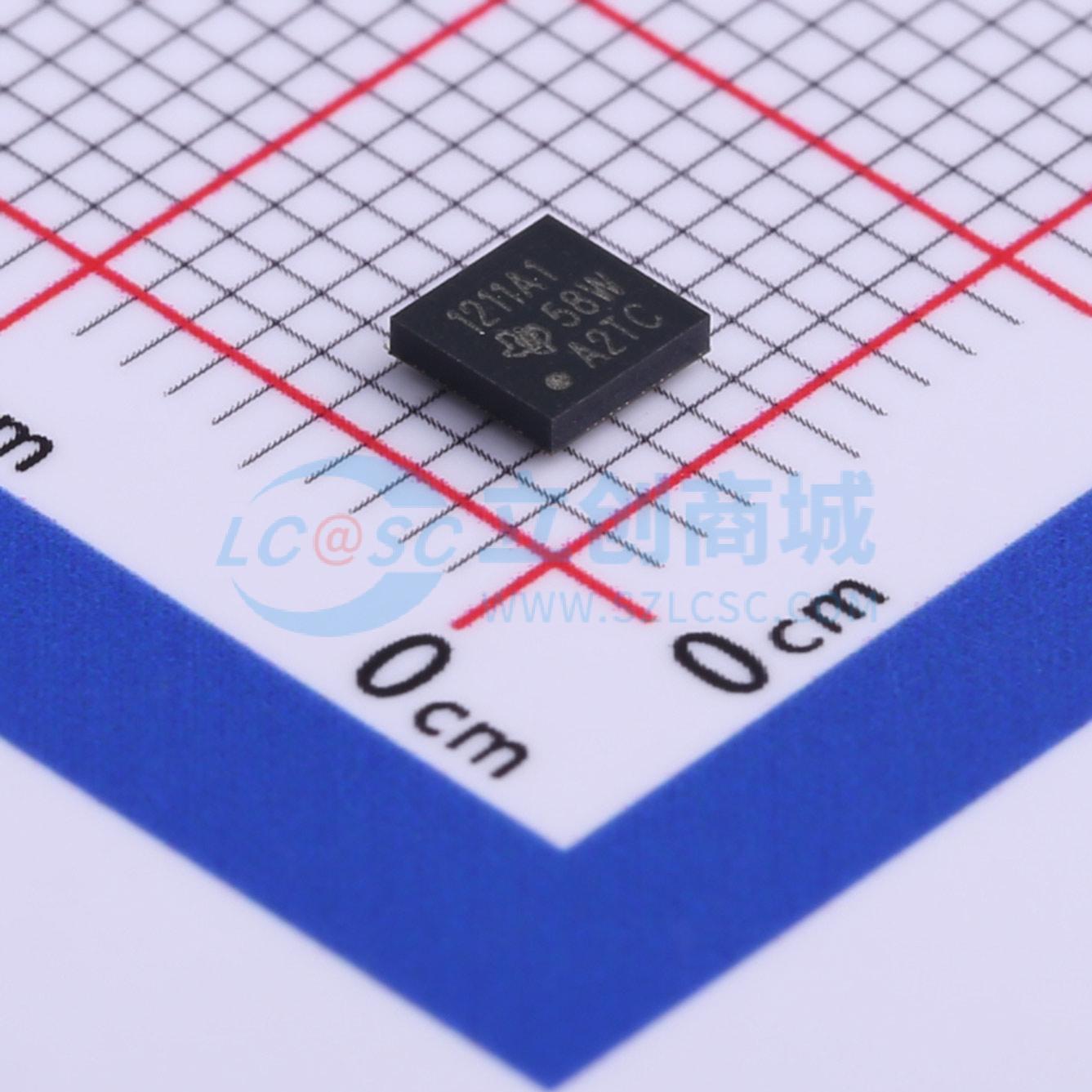

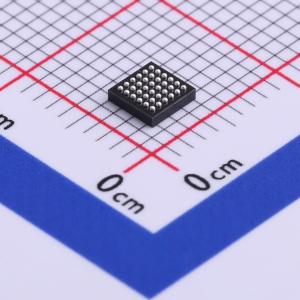

TUSB1211A1ZRQR
TUSB1211独立USB收发器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB2.0 PHY收发器芯片，通过ULPI接口与USB控制器连接。支持所有USB2.0数据速率（高速480 Mbps、全速12 Mbps和低速1.5 Mbps），符合主机和外设模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB1211A1ZRQR
- 商品编号
- C523748
- 商品封装
- BGA-36(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 数据速率 | - | |
| 工作温度 | - |
商品概述
TUSB1211 设备是一款 USB2.0 收发器芯片，设计用于通过 ULPI 接口与 USB 控制器连接。该设备支持所有 USB2.0 数据速率（高速 480 Mbps、全速 12 Mbps 和低速 1.5 Mbps），并且符合主机模式和外设模式。
TUSB1211 设备还支持 OTG（版本 1.3）对 USB 2.0 规范的可选补充，包括主机协商协议 (HNP) 和会话请求协议 (SRP)。TUSB1211 还支持 USB 电池充电规范 Ver1.1，集成了充电器检测模块，用于 DP/DM 线上的感应和控制，以及 ID 线上的 ACA（附件充电适配器）检测和控制。
发射机中的 DP/DM 外部组件补偿可以补偿串联阻抗的变化，以匹配数据线阻抗和接收机输入阻抗，从而限制数据反射并改善眼图。
商品特性
- USB 2.0 PHY 收发器芯片，设计用于通过 ULPI 接口与 USB 控制器连接，完全符合：
- 通用串行总线规范 Rev. 2.0
- USB 2.0 规范的 On-The-Go 补充 Rev. 1.3
- UTMI+ 低引脚接口 (ULPI) 规范 Rev. 1.1
- DP/DM 线路外部组件补偿（专利号：US7965100 B1）
- 与主机、外设和 OTG 设备核心接口；优化用于内置 USB OTG 设备核心的便携式设备或系统 ASIC
- 完整的 USB OTG 物理前端
- USB 电池充电检测功能
- USB HS 开始帧时钟输出功能可在 SOF 引脚上使用，可用于同步另一个应用，例如音频，与 USB 数据包流
- ULPI 接口：
- I/O 接口（1.8 V）优化用于非端接 50-Ω 线路阻抗
- ULPI CLOCK 引脚（60 MHz）支持输入和输出时钟配置
- 完全可编程的 ULPI 兼容寄存器集
- 完整的工业级工作温度范围，从 -40°C 到 85°C
- 提供 TFBGA36 球封装
应用领域
- 手机
- 便携式计算机
- 平板电脑
- 视频游戏机
- 台式机
- 便携音乐播放器
