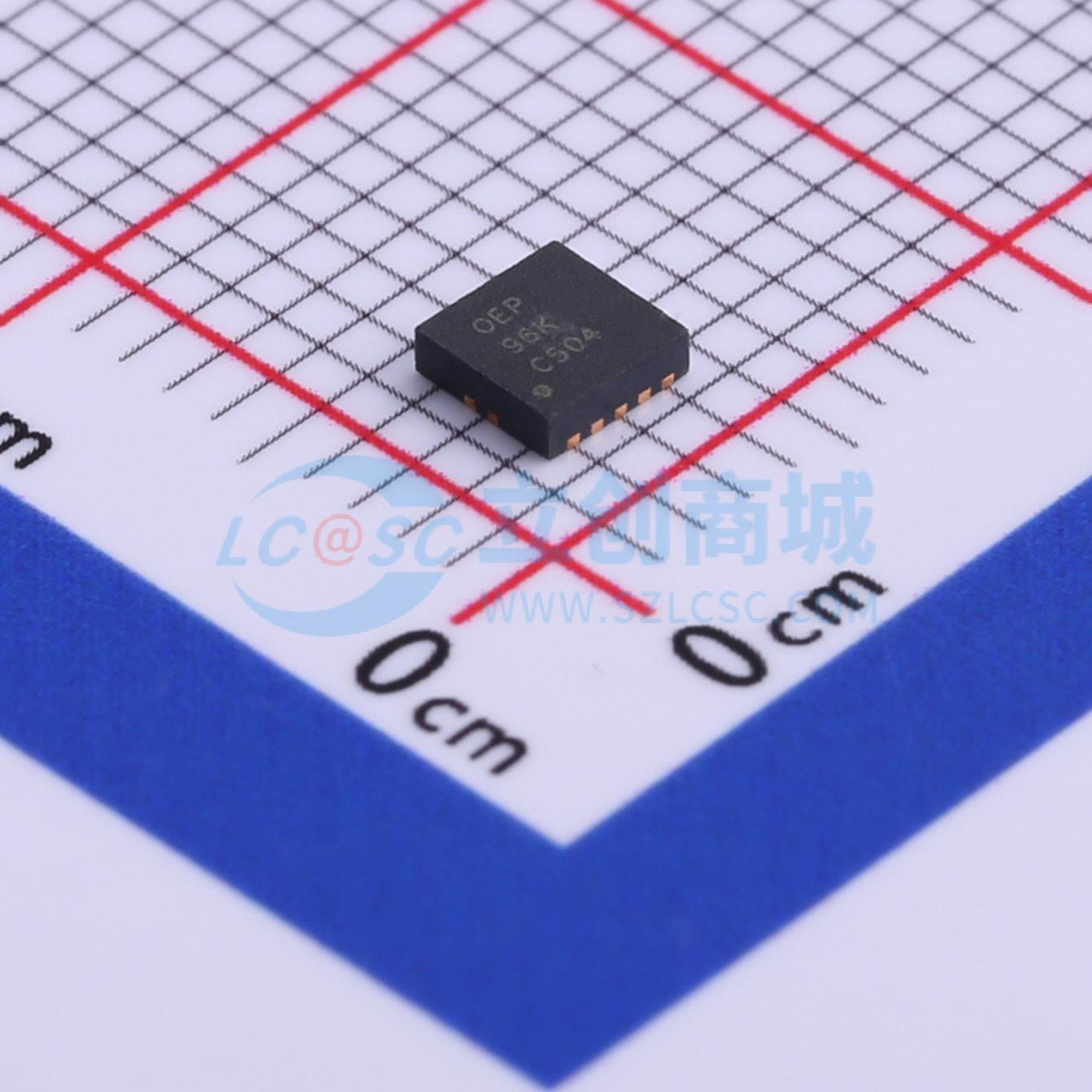

温馨提醒：图片仅供参考，商品以实物为准

TPS62420QDRCRQ1

2.25 MHz 600 mA/1000 mA 双路同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62420-Q1 是一款汽车级双路同步降压转换器,适用于低功耗应用。它支持180°相移操作,输入电压范围为2.5 V到6 V,输出电压精度为±1%,固定开关频率为2.25MHz,典型静态电流为32 μA。该器件支持动态电压调整,具有轻载模式下的节能模式和高效率。
品牌名称: TI(德州仪器)
商品型号: TPS62420QDRCRQ1
商品编号: C523757
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS62420器件是一款同步双路降压型直流-直流转换器，专为电池供电的便携式应用而优化。它可提供两个独立的输出电压轨，由单节锂离子电池或三节镍氢/镍镉电池供电。该器件也适用于从标准3.3V或5V电压轨供电。通过EasyScale™串行接口，可在工作期间修改输出电压。因此，它支持低功耗DSP和处理器的动态电压调节。 TPS62420以2.25MHz的固定开关频率工作，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE/DATA引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至1.2μA。该器件允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS62420采用10引脚无引线封装（3mm×3mm QFN）。

商品特性

符合汽车应用要求
高效率：高达95%
输入电压范围：2.5V至6V
2.25MHz固定频率工作
输出电流：600mA和1000mA
输出电压可调范围：0.6V至输入电压
EasyScale™可选单引脚串行接口，用于动态输出电压调节
轻负载电流时进入省电模式
180°异相工作
PWM模式下输出电压精度：典型值±1%
两个转换器的静态电流为32μA
100%占空比，实现最低压降
采用10引脚QFN封装（3×3mm）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	1A；600mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调
