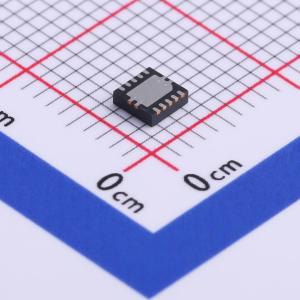

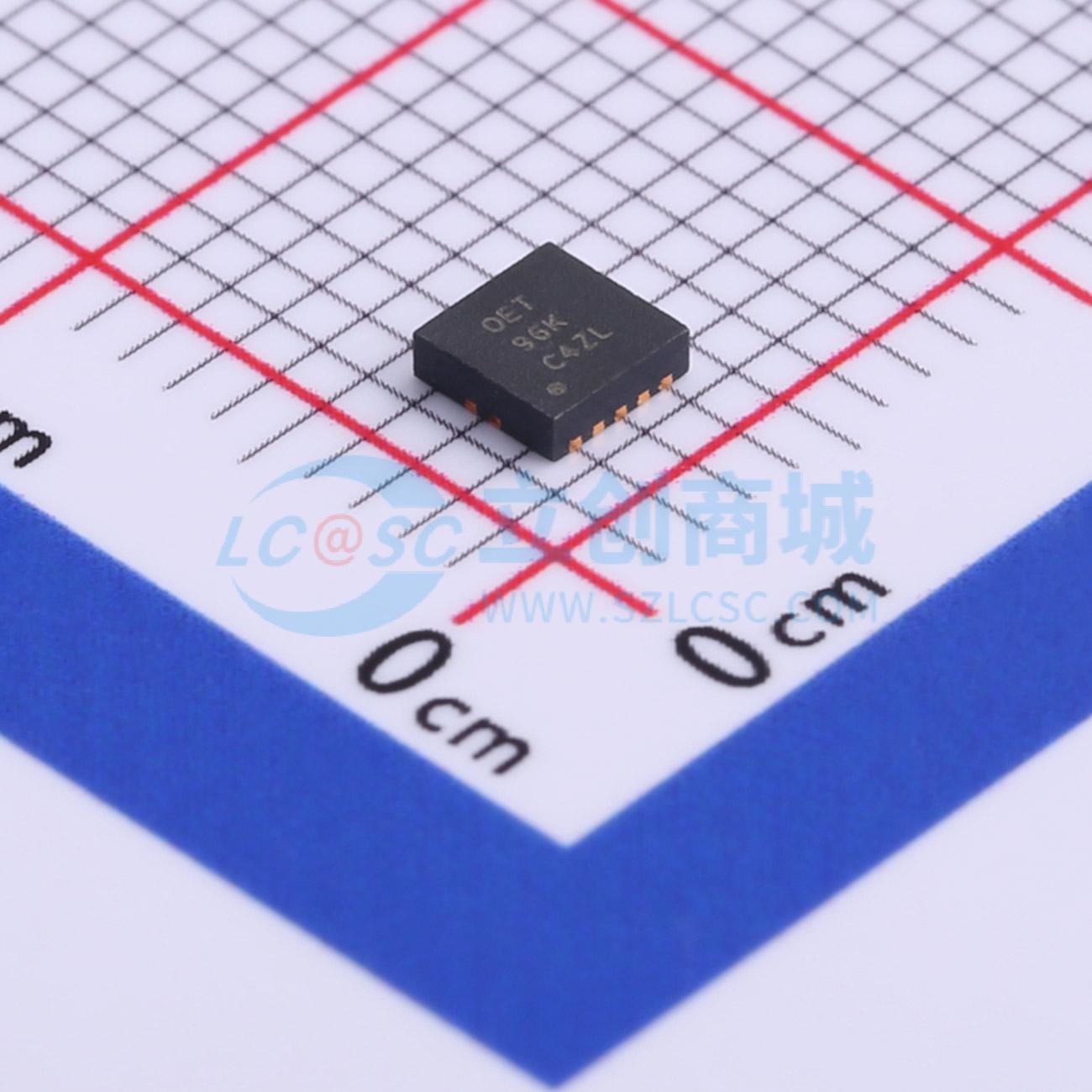

温馨提醒：图片仅供参考，商品以实物为准
TPS62404QDRCRQ1
2.25 MHz 400 mA 和 600 mA 双路同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS6240x-Q1 系列是用于汽车应用的同步双路降压DC-DC转换器,支持400mA和600mA的输出电流。这些转换器优化了便携式设备和汽车系统中的电池供电应用。它们具有2.25MHz的固定频率操作,支持动态电压调节,并提供高效率（最高可达95%）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62404QDRCRQ1
- 商品编号
- C523758
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 400mA；600mA | |
| 开关频率 | 2.3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS6240x-Q1 系列器件是同步双路降压 DC-DC 转换器，专为电池供电的便携式应用和汽车系统而优化。它们可由可充电电池或标准 3.3-V 或 5-V 电压轨供电，提供两个独立的输出电压轨。 EasyScale™ 串行接口允许在运行期间修改输出电压。固定输出电压版本支持单引脚控制的简单动态电压调节，适用于低功耗处理器。 TPS6240x-Q1 以 2.25-MHz 固定开关频率运行，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将 MODE/DATA 引脚拉高，强制器件进入固定频率 PWM 模式。关断模式下的典型电流消耗降至 1.2 μA。该器件允许使用小型电感器和电容器，以实现小尺寸解决方案。
商品特性
- 适用于汽车应用
- 通过 AEC-Q100 认证，结果如下：
- 器件温度等级 1：工作结温范围为 -40℃ 至 125℃
- 器件 HBM ESD 分类等级为 H2
- 器件 CDM ESD 分类等级为 C4B
- 输入电压（VIN）范围为 2.5 V 至 6 V
- 2.25-MHz 固定频率运行
- 输出电流为 400 mA 和 600 mA
- 输出电压可在 0.6 V 至 VIN 之间调节
- 引脚可选输出电压支持简单动态电压调节
- 可选的 EasyScale™ 单引脚串行接口
- 轻负载电流时进入省电模式
- 180° 异相运行
- PWM 模式下输出电压精度为 ±1%
- 两个转换器的典型静态电流为 32 μA
- 100% 占空比实现最低压降
应用领域
- 信息娱乐和仪表盘 ADAS
