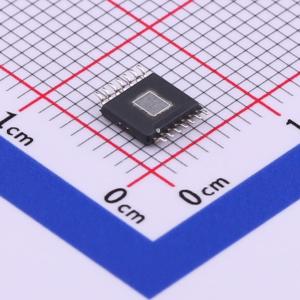

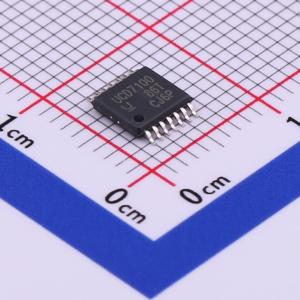

温馨提醒：图片仅供参考，商品以实物为准

UCD7100PWPR

兼容数字控制的单路低端 ±4A 带电流检测功能的 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCD7100 具有电流感应的数字控制兼容单输出低侧 +/- 4A MOSFET 驱动器
品牌名称: TI(德州仪器)
商品型号: UCD7100PWPR
商品编号: C523751
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

商品概述

UCD7100是UCD7K系列数字控制兼容驱动器的一员，适用于采用数字控制技术的应用或需要快速本地峰值电流限制保护的应用。 UCD7100是一款低端±4 A大电流MOSFET栅极驱动器。它允许UCD9110或UCD9501等数字电源控制器与单端拓扑中的功率级进行接口。它提供具有可编程阈值的逐周期电流限制功能，以及一个可由主控制器监控的数字输出电流限制标志。凭借快速的25 ns逐周期电流限制保护，在数字系统无法及时响应故障情况的罕见情况下，该驱动器可以关闭功率级。为实现快速开关速度，UCD7100输出级采用TrueDrive输出架构，在开关转换的米勒平台区域，可向MOSFET的栅极提供±4 A的额定电流。它还包含一个3.3 V、10 mA的线性稳压器，为数字控制器供电。 UCD7000驱动器系列与DSP、微控制器或ASIC的标准3.3 V I/O端口兼容。 UCD7100采用PowerPAD HTSSOP - 14封装。

商品特性

可调电流限制保护
3.3 V、10 mA内部稳压器，DSP/μC兼容输入
单±4 A TrueDrive大电流驱动器
带2.2 nF负载时，典型上升和下降时间为10 ns
输入到输出传播延迟为25 ns
电流检测到输出延迟为25 ns
可编程电流限制阈值
数字输出电流限制标志
电源电压范围为4.5 V至15 V
工作温度范围为 - 40℃至105℃
无铅封装

应用领域

数字控制电源
DC/DC转换器
电机控制器
线路驱动器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A

	属性	参数值
	工作电压	4.25V~15V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	过流保护(OCP)
	工作温度	-40℃~+105℃
