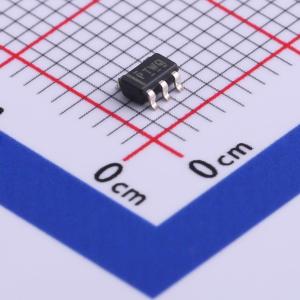

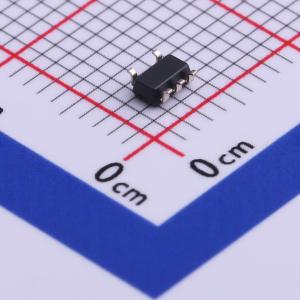

温馨提醒：图片仅供参考，商品以实物为准

TPS73601QDBVRQ1

具有反向电流保护功能的汽车类 400mA、高精度、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS736-Q1 汽车类单输出 LDO、400mA、无电容、低噪声反向电流保护
品牌名称: TI(德州仪器)
商品型号: TPS73601QDBVRQ1
商品编号: C523756
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

TPS736xx系列低压差（LDO）线性稳压器采用了一种新的拓扑结构：电压跟随器配置中的NMOS传输元件。这种拓扑结构使用低ESR输出电容时能保持稳定，甚至允许在无电容的情况下工作。它还具有高反向阻断能力（低反向电流），且接地引脚电流在所有输出电流值下几乎保持恒定。 TPS736xx采用先进的BiCMOS工艺，在提供极低的压差电压和低接地引脚电流的同时，实现了高精度。禁用时，电流消耗低于1μA，非常适合便携式应用。极低的输出噪声（使用0.1μF C_NR时为30μV_RMS）非常适合为压控振荡器（VCO）供电。这些器件具备热关断和折返式限流保护功能。

商品特性

符合汽车应用标准
无输出电容或使用任意值、任意类型的电容时均能保持稳定
输入电压范围为1.7V至5.5V
超低压差电压：典型值75mV
出色的负载瞬态响应 —— 无论是否使用可选输出电容
新型NMOS拓扑结构可实现低反向泄漏电流
低噪声：典型值30μV_RMS（10Hz至100kHz）
初始精度为0.5%
在电压、负载和温度变化范围内，总体精度为1%
关断模式下最大I_O变化小于1μA
具备热关断和规定的最小/最大限流保护
提供多种输出电压版本
- 固定输出电压范围为1.20V至3.3V
- 可调输出电压范围为1.20V至5.5V

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	400mA
	电源纹波抑制比(PSRR)	37dB@(100kHz)
	压差	200mV@(400mA)

	属性	参数值
	静态电流(Iq)	550uA
	噪声	30uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
