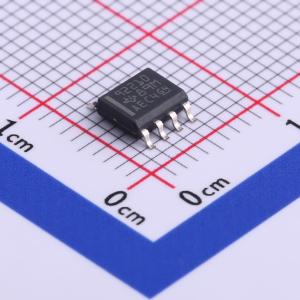

温馨提醒：图片仅供参考，商品以实物为准
TPS92210DR
自然功率因数校正（PFC）LED照明驱动控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS92210 具有级联 MOSFET 的恒准时驱动器控制器，用于 LED 照明
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92210DR
- 商品编号
- C523750
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 9V~20V | |
| 开关频率 | 133kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | TRIAC | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS92210是一款具备自然功率因数校正（PFC）功能的发光二极管（LED）照明驱动控制器，拥有先进的节能特性，可为LED照明应用提供高效控制。 一种PWM调制算法可同时改变开关频率和初级电流，同时在所有工作区域保持不连续或过渡模式运行。TPS92210的共源共栅架构可降低初级侧的开关损耗，与不连续导通模式（DCM）运行相结合时，可确保输出整流器无反向恢复损耗。与传统反激式架构相比，这些创新改进了效率、可靠性或系统成本。 TPS92210提供可预测的最大功率阈值和对过载的定时响应，能够安全应对浪涌功率需求。过载故障响应可由用户编程设置为重试或锁存模式。其他保护功能包括通过输出过压保护进行LED开路检测和热关断。 TPS92210采用8引脚SOIC（D）封装。工作结温范围为-40℃至125℃。
商品特性
- 灵活的工作模式：恒定导通时间，可实现单级PFC
- 初级峰值电流
- 共源共栅MOSFET配置
- 无需检测电阻的完全集成式电流控制
- 快速轻松启动
- 不连续导通模式或过渡模式运行
- 变压器零能量检测
- 支持谷底开关操作，有助于实现高效率和低EMI
- LED开路检测
- 先进的过流保护
- 输出过压保护
- 线路浪涌耐受性
- 内部过温保护
- 8引脚SOIC（D）封装
应用领域
- 可控硅调光LED照明设计
- 用于A19（E27/26、E14）、PAR30/38、GU10、MR16、BR等 retrofit的住宅LED照明驱动器
- 筒灯、建筑壁灯、通道照明和顶灯驱动器
- 商用格栅灯和筒灯
