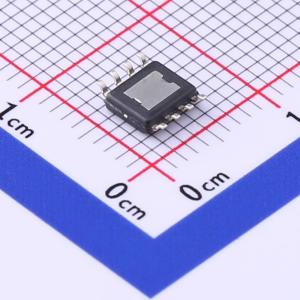

温馨提醒：图片仅供参考，商品以实物为准
TPS56628DDAR
6A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS56628是一款6A同步降压转换器,具有D-CAP2TM模式控制,支持快速瞬态响应和低输出纹波。输入电压范围为4.5V至18V,输出电压范围为0.76V至5.5V,开关频率为650kHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS56628DDAR
- 商品编号
- C485522
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~5.5V | |
| 输出电流 | 6A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS56628是一款自适应接通时间D-CAP2™模式同步降压转换器。可帮助系统设计人员通过一个成本有效、低组件数量、低待机电流解决方案来完成多种终端设备的电源总线调节器集。主控制环路使用D-CAP2™模式控制，此控制方式在无需外部补偿组件的情况下提供快速瞬态响应。自适应接通时间控制支持较高负载状态下的脉宽调制(PWM)模式与轻负载下的Eco-mode™工作模式之间的无缝转换。Eco-mode™使TPS56628能够在较轻负载条件下保持高效率。专有电路还使该器件可采用诸如高分子有机半导体固体电容器(POSCAP)或高分子聚合物电容器(SP-CAP)等低等效串联电阻(ESR)输出电容器，以及超低ESR陶瓷电容器。该器件的工作输入电压介于4.5V至18V VIN之间。输出电压可在0.76V至5.5V的范围内设定。采用8引脚DDA封装，并且设计运行温度范围在 -40°C至85°C之间。
商品特性
- D-CAP2™模式支持快速瞬态响应
- 低输出纹波，支持陶瓷输出电容器
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.76V至5.5V
- 高效率集成型场效应晶体管(FET)
- 针对较低占空比应用进行了优化
- 36mΩ（高侧）与28mΩ（低侧）
- 高效率，关断时流耗少于10μA
- 高初始带隙基准精度
- 预偏置软启动
- 650kHz开关频率(fSW)
- 逐周期过流限制
- 在轻负载情况下实现高效率的自动跳跃Eco-mode™模式
- 电源正常输出
- 固定软启动时间：1.0ms
应用领域
- 低电压系统的广泛应用
- 数字电视电源
- 高清Blu-ray Disc播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
