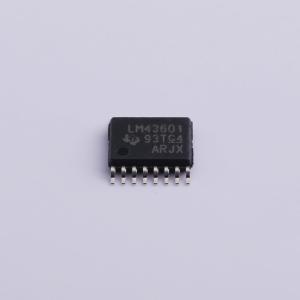

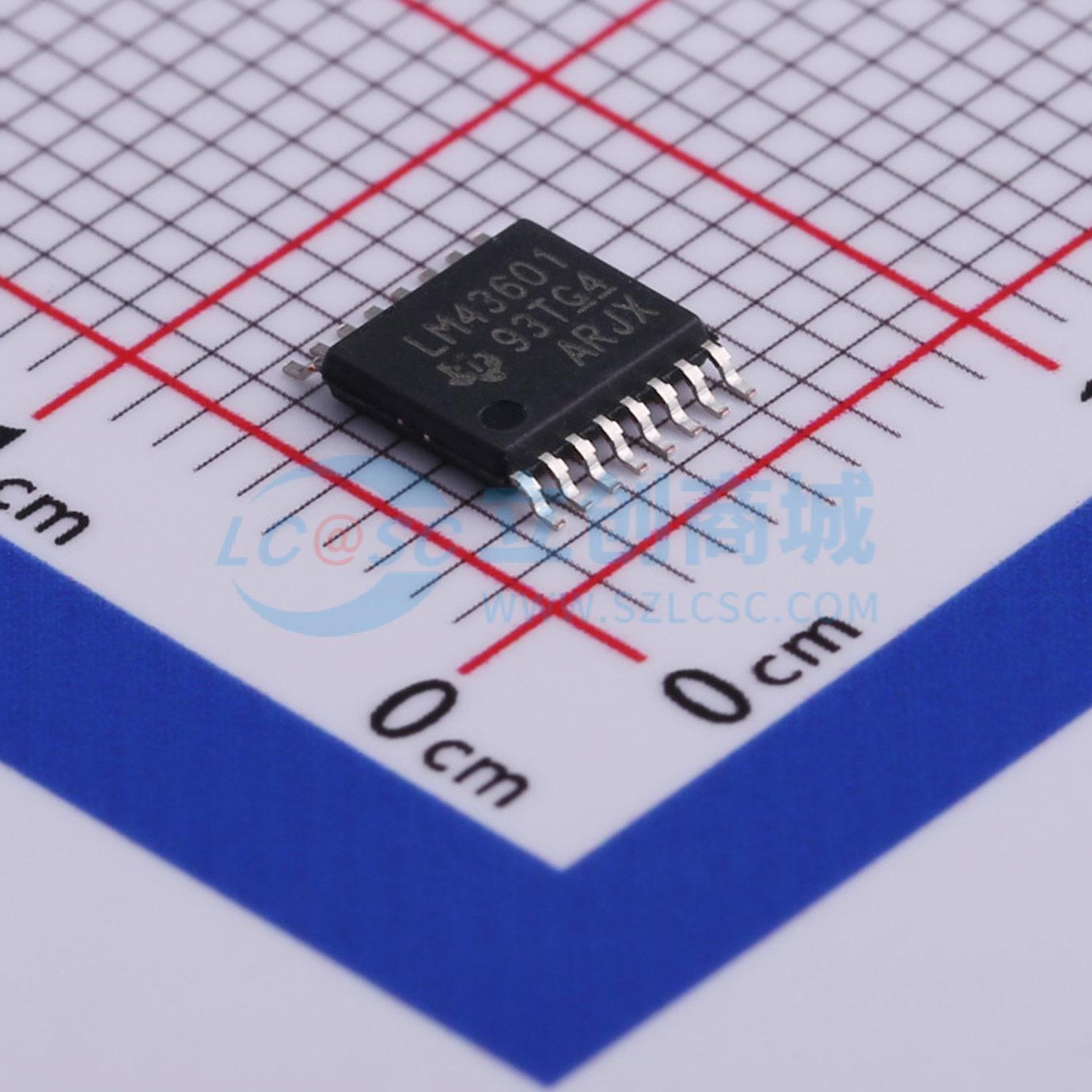

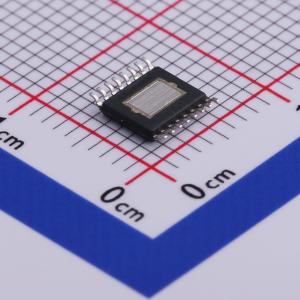

LM43601PWPR

降压型 1A 3.5V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM43601 是一款易于使用的同步降压 DC-DC 转换器,可在 3.5 V 至 36 V 的输入电压范围内工作,最大输出电流为 1 A。该器件具有高效率、低静态电流和出色的热性能。内置同步整流功能,可显著提高轻载效率。支持可编程开关频率和外部时钟同步。保护功能包括过温关断、欠压锁定、逐周期限流和短路保护。
品牌名称: TI(德州仪器)
商品型号: LM43601PWPR
商品编号: C486030
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	33uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；可调软启动；工作状态指示；输出电压跟随；打嗝限流

商品概述

LM43601是一款易于使用的同步降压直流/直流转换器，可在3.5V至36V（瞬态值42V）的输入电压范围内驱动高达1A的负载电流，以极小的解决方案尺寸提供优异的效率、输出精度和压降电压。扩展系列能够以引脚到引脚兼容封装提供0.5A、2A和3A负载电流选项。采用峰值电流模式控制，实现简单控制环路补偿和逐周期电流限制。可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪等可选功能，可为各类应用提供灵活且易于使用的平台。轻载时的断续传导和自动频率调制可提升轻载效率，仅需要很少的外部组件，引脚排列可实现简单、最优的印刷电路板布局布线。具备热关断、Vcc欠压锁定、逐周期电流限制和输出短路保护功能。器件采用16引线式HTSSOP (PWP) 封装，尺寸为6.6mm × 5.1mm × 1.2mm，引线间距为0.65mm，与多款同系列器件引脚对引脚兼容。

商品特性

稳压静态电流为33μA，轻负载条件下可实现高效率（DCM 和 PFM）
符合EN55022/CISPR 22电磁干扰 (EMI) 标准
集成同步整流
可调频率范围为200kHz~2.2MHz，默认值为500kHz
可与外部时钟频率同步
内置内部补偿
与几乎任意陶瓷、固态电解、钽和铝质电容器组合工作时可保持稳定
带有电源正常状态标志
支持软启动至预偏置负载
内部软启动时间为4.1ms，软启动时间可由外部电容器延长
具备输出电压跟踪功能
精确使能实现系统欠压闭锁 (UVLO)
输出短路保护带有断续模式
具备过热热关断保护
采用峰值电流模式控制，可实现简单控制环路补偿
轻载时的断续传导和自动频率调制可提升轻载效率
所需外部组件少，引脚排列便于实现优化的印刷电路板布局布线
推荐工作结温范围为-40℃~+125℃

应用领域

工业用电源
电信系统
AM以下波段汽车应用
通用宽输入电压稳压
高效负载点稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~28V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)
