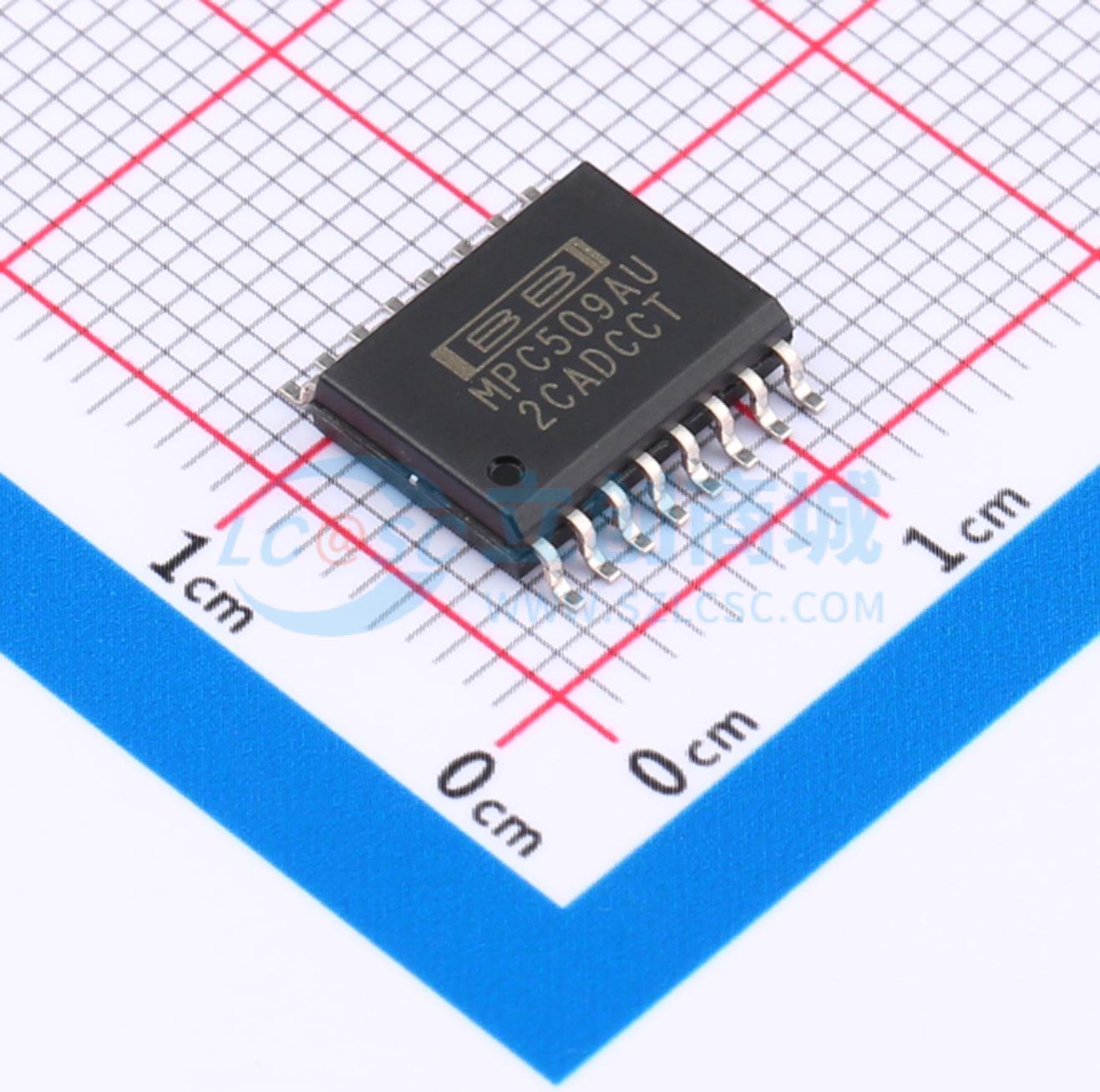

MPC509AU/1K
单端8通道/差分4通道CMOS模拟多路复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MPC509A 是一个4通道差分模拟多路复用器，具有过电压保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MPC509AU/1K
- 商品编号
- C486049
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 工作电压 | -15V~15V | |
| 导通时间(ton) | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 1.5kΩ | |
| 关闭时间(toff) | 500ns | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 600ns |
商品概述
MPC508A是一款8通道单端模拟多路复用器，MPC509A是一款4通道差分多路复用器。 MPC508A和MPC509A多路复用器具备输入过压保护功能。模拟输入电压可超过任一电源电压，而不会损坏器件或干扰其他通道的信号路径。保护电路可确保即使在会损坏其他多路复用器的故障条件下，也能保持信号的保真度。模拟输入能够承受70VPP的信号电平，并通过标准静电放电（ESD）测试。若多路复用器断电，信号源可免受短路影响；在此情况下，每个输入呈现1kΩ的电阻。数字输入也能承受比任一电源电压高4V的持续故障。 这些特性使MPC508A和MPC509A非常适合用于模拟信号源自外部设备或独立供电电源的系统。 MPC508A和MPC509A采用BurrBrown的介质隔离CMOS技术制造。该多路复用器提供塑料双列直插式封装（DIP）和塑料小外形集成电路封装（SOIC）。工作温度范围为-40℃至+85℃。
商品特性
- 模拟过压保护：70VPP
- 过压期间无通道干扰
- 先断后通式切换
- 模拟信号范围：±15V
- 待机功耗：典型值7.5mW
- 真正的第二货源
